Детский сад на 260 мест

983
Владимир Зотов
12 декабря 2021
  • 0

Содержание пояснительной записки: В пояснительной записке содержаться информация о проектируемом здании, расчеты
Формат файлов: dwg, AutoCAD, pdf, docx, Word
Кол-во чертежей: 11
Теги: Детский сад Дипломный проект
Категории: Архитектурные. Общественные здания / Школы и детские сады
Детский сад на 260 мест
Дипломная работа с чертежами и расчётами
Все файлы в редактируемых форматах
Проектирование здания детского сада на 260 мест

Детский сад на 260 мест чертёж фасада План первого этажа детского сада

Благоустройство участка детского сада Варианты фасадов и планировки

Гидравлический расчет водопроводной сети Определение в потребностях материально-технических ресурсах Пример составления локальной сметы на строительство детского сада

 Список чертежей:
  1. Диаграммы. Анализ социологических данных.

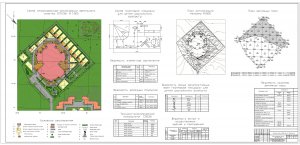

  2. Благоустройство участка детского сада. Схема планировочной организации земельного участка (СПОЗУ) М 1:500. Схема групповой площадки для детей дошкольного возраста. План организации рельефа М1:800. План земляных масс. Ведомость элементов озеленения. Ведомость дорожных покрытий. Ведомость малых архитектурных форм групповой площадки для детей дошкольного возраста. Ведомость объемов земляных масс. Технико-экономические показатели СПОЗУ. Ведомость жилых и общественных зданий и сооружений.
  3. Объемно-планировочное решение детского сада. Фасад У-А (вариант 1), План на отм. 0,000; Фасад 1-29 (вариант 2), План на отм. 0,000, ТЭП зданий
  4. Фасад 1-5, Фасад А-У, Фасад У-А, Фасад 5-1

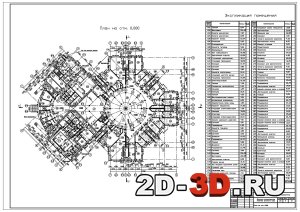

  5. План на отм. 0,000
  6. План на отм. +3,600, Узел сопряжения колонны с перекрытием.
  7. План перекрытий, Разрез 1-1, Разрез 2-2.
  8. Схема расположения фундаментов, План кровли М1:400, Разрез 3-3, Разрез 4-4
  9. Инженерное обеспечение. План на отм. -2,400; -3,000; -3,300; Система водоснабжения В1 М 1:200, Водомерный узел.
  10. Строительные конструкции. Схема расположения стропил на отм. +13,770; Фрагмент 1 в осях 2-4 (А-А/1), Конструктивные узлы
  11. Календарный план, График движения рабочей силы. Технология строительного производства.

Содержание дипломного проекта:
Календарный план
Введение
1 Предпроектное исследование
1.1 Программа социологического исследования
1.2 Анкетный опрос
1.3 Анализ социологических данных и обобщение результатов исследования
1.4 Разработка архитектурно-планировочного задания на проектирование
2 Благоустройство участка детского сада
2.1 Исходные данные к проекту
2.2 Ситуационный план
2.3 Схема планировочной организации земельного участка и благоустройство 5
его территории
2.3.1 Схема планировочной организации земельного участка
2.3.2 Инженерная подготовка и организация рельефа
2.3.3 Определение объемов земляных работ
3   Объемно-планировочное решение детского сада
3.1  Сравнение вариантов объемно-планировочного решения детского сада.
Технико-экономические показатели
3.2  Характеристика функционального процесса и объемно-планировочного решения по принятому варианту
3.3  Конструктивная характеристика здания
3.4  Архитектурно-композиционное решение
3.5  Расчеты по строительной физике
3.5.1 Микроклиматическая характеристика здания
3.5.2 Расчет толщины утепляющего слоя трехслойной кирпичной стены
облегченной кладки с жесткими связями
3.5.3 Расчет толщины утепляющего слоя чердачного перекрытия
4   Инженерное обеспечение детского сада
4.1  Теплоснабжение и вентиляция
4.2  Водоснабжение и водоотведение
4.3  Расчет системы водоснабжения здания
4.3.1 Выбор системы и схемы внутреннего водопровода
4.3.2 Гидравлический расчет водопроводной сети
4.3.3 Расчет водомера
5   Строительные конструкции
5.1  Расчет стропильной конструкции покрытия здания
5.1.1 Расчет стропильной ноги
5.1.2 Расчет подкоса и ригеля
6   Технология строительного производства
6.1  Календарный план строительного производства
6.1.1 Общие принципы проектирования календарного плана
6.1.2 Перечень строительно-монтажных работ
6.1.3 Подсчет объемов строительно-монтажных работ    .
6.1.4 Подсчет объемов земляных работ
6.1.5 Определение потребностей в материально- технических ресурсах
6.1.6 Определение потребности в строительных машинах и механизмах
6.1.7 Определение потребностей в трудозатратах
6.1.8 Выбор методов производства работ
6.1.9 Выбор крана и монтажных приспособлений
6.1.10 Составление графика строительного процесса
6.1.11 Определение технико-экономических показателей
6.2  Стройгенплан
6.2.1 Общие принципы проектирования стройгенплана
6.2.2 Расчет площадей складов
6.2.3 Расчет площадей временных зданий и сооружений
6.2.4 Расчет потребности в ресурсах
6.2.5 Особенности проектирования стройгенплана
6.2.6 Требования по технике безопасности
6.2.7 Мероприятия по охране окружающей среды
7   Экономика
7.1  Сметные расчеты
7.1.1 Составление локальной сметы
7.1.2 Составление объектной сметы
7.1.3 Составление сводного сметного расчета стоимости строительства
7.2  Определение технико-экономических показателей
7.2.1 Расчет экономической эффективности проектного решения
7.2.2 Определение технико-экономических показателей проекта
Заключение
Список использованных источников
Приложение А
Приложение Б
Приложение В
Приложение Г


 Графики и диаграммы анализа социологических данных План перекрытий и разрезы здания

Схема расположения фундаментов, План кровли  Разрез 3-3, Разрез 4-4 Схема расположения стропил на отм. +13,770; Фрагмент 1 в осях 2-4  Конструктивные узлы

Гидравлический расчет Локальная смета на строительство здания детского сада

 Расчет подкоса и ригеля Расчет строительной конструкции покрытия здания

 Схемы покрытий при благоустройстве тротуаров по слоямТехнология строительного производства детского сада здания

Основной задачей данного дипломного проекта являлось создание оптимальных условий пребывания детей дошкольного возраста в наиболее комфортном ДОУ в 5а микрорайоне поселка Энергетик. Данная задача выполнялась поэтапно, при помощи социологического опроса родителей детей дошкольного возраста, основной направленностью которого было выявление наиболее оптимальных условий в детском саду, вопросы о внешнем облике и внутренней планировочной организации, а также вопросы о благоустройстве участка данного детского сада. При этом исключались вопросы, ответы на которые заведомо известны.  Далее был проведен анализ полученной информации и разработано архитектурно-планировочное задание на проектирование детского сада, после чего производилось сравнение вариантов двух различных типов зданий дошкольных учреждений – типового и нетипового. Последний из вариантов приняли для проектирования ввиду его современности и конструктивной маневренности.
Полученный вариант необходимо вписать в существующую застройку 5а микрорайона. Для этого выбрали участок внутри жилого массива, исходя из [Снип планировка и застройка]. Поскольку внутри жилого массива 5а микрорайон не был застроен вследствие перестройки, то проектируемое здание разместили на свободной территории, привязав к существующим зданиям. Помимо планировочной организации участка, подробным образом описали объемно-планировочное, конструктивное и архитектурно-композиционное решение проектируемого здания, его микроклиматические параметры и произвели теплотехнический расчет основных ограждающих конструкций и чердачного перекрытия.
В разделе «Инженерное оборудование детского сада» описывалось принятое инженерное обеспечение детского сада, а также производился расчет системы водоснабжения.
Особенно важными являются строительные конструкции здания, определяющиеся конструктивными характеристиками ДОУ. Подробное описание конструктивного решения произведено в подразделе «Конструктивная характеристика здания», а в разделе «Строительные конструкции» произведен расчет стропильной конструкции покрытия ДОУ.
Невозможно рациональное строительство здания без подготовки к нему. Для этого разрабатывают раздел «Технология и организация строительства», основной задачей которого является наиболее рациональная и экономичная организация строительства, осуществляемая посредством составления ведомости трудовых затрат, календарного плана производства работ, объектного строительного генерального плана, на котором указывают расположение монтажных приспособлений и временных зданий и сооружений.
Тесно связан с этим разделом заключительный раздел «Экономика», в котором производят сметный расчет, целью которого является определение основных затрат на строительно-монтажные работы, на заработную плату рабочих и накладные расходы, определяют себестоимость здания и благоустройства его участка, и в конечном итоге производят расчет экономической эффективности проекта. В конце раздела приведен перечень основных технико-экономических показателей проекта в целом.
Таким образом, в ходе проектирования были произведены расчеты на различные тематики, общей целью которых являлось создание наиболее комфортных условий, удовлетворяющих как потребителю, так и нормативам.
В ходе работы была достигнута главной цель – создание проекта наиболее комфортного детского сада на 260 мест.

Благоустройство территории является важнейшим этапом освоения участка, предназначенного для возведения здания детского сада. Оно заключается в проведении целого комплекса мероприятий, направленных не только на придание территории эстетически привлекательного внешнего вида в плане ландшафтного дизайна, но и на приведение участка в соответствие действующим санитарно-гигиеническим нормам, улучшение его экологии. При этом работы по благоустройству и озеленению участка делят на следующие этапы:
- отвод участка, прокладка границ участка;
- проведение геодезического обследования, разбивка участка;
- подготовка территории к дальнейшим мероприятиям;
- планировка и проектирование, устройство дренажной системы, прокладка коммуникаций, монтаж систем освещения и полива, обустройство искусственных водоемов;
- обустройство зон отдыха, спортивных, детских и хозяйственных площадок, дорожек, установка лестниц;
- посадка деревьев, кустарников, травянистых растений, устройство цветников, бордюров и клумб, разбивка газонов;
- установка беседок, фонтана, вазонов и прочих малых архитектурных форм.
Объем и последовательность выполнения работ, направленных на благоустройство участка и его озеленение зависит от многих факторов. Среди них размер участка, его первоначальное состояние, фронт требуемых подготовительных работ. На территориях, имеющих обширную площадь, работы проводятся постепенно — на разных частях участка — и в строгой последовательности. Все мероприятия по благоустройству и озеленению производят одновременно со строительством здания. Такой подход позволяет заблаговременно продумать расположение коммуникаций, решить вопросы функционального зонирования территории и избежать расходов на исправление ошибок, допущенных в процессе строительства.
Исходными данными к проекту благоустройства участка детского сада являются данные климатических характеристик, изложенные в подразделе «Микроклиматическая характеристика здания», а также данные, используемые при расчете теплотехнических характеристик ограждающих конструкций здания и чердачного перекрытия. Помимо этого, для наиболее рациональной организации земельного участка необходимо использовать объемно-планировочные характеристики здания проектируемого дошкольного учреждения и его технико-экономические показатели. Также особенно важным является ситуационный план прилегающей к проектируемому участку территории, рассматриваемый в следующем подразделе.



В пояснительной записке содержаться информация о проектируемом здании, расчеты
Тип проекта Учебный Кол-во листов (чертежей)
Формат dwg, AutoCAD, pdf, docx, Word 180 (11)
