Проект частного 2-х этажного дома из газобетона 245,44 м2. Стадия АР и АС

Формат файлов: .dwg AutoCAD
Кол-во чертежей: 32
Теги: 200-400m Iz_blokov Рабочий проект
Категории: Чертежи проекты / Чертежи домов

Тип проекта	Рабочий	Кол-во листов (чертежей)
Формат	.dwg AutoCAD	(32)

В проекте были выполнены чертежи дома из газобетона 245,44 м2 для строительства в Ленинградской области возле г. Санкт-Петербурга. Чертежи выполнены в редактируемом формате AutoCAD и легко редактируются, что позволяет использовать их в своих целях, как вариант – в качестве шаблона или примера для ваших работ.
Проектируемое здание двухэтажного жилого дома представляет в плане сложную форму с размерами 14,8 × 11,8 м.
Наружная отделка: декоративная штукатурка.
Окна – металлопластиковые.
Двери – металлические, деревянные, металлопластиковые.
Конструктивная схема здания – несущие продольные и поперечные стены из газобетонных блоков.
Перекрытия – монолитные железобетонные.
Наружные стены – из газобетонных блоков.
Внутренние стены и перегородки – гипсокартон, газоблоки.
Перемычки – сборные из газобетонных блоков
Утеплитель – минераловатные плиты
Кровля – металлочерепица по деревянной обрешетке с организованным водостоком.
Вокруг здания устраивается асфальтобетонная отмостка.

Технико-экономические показатели:
Проект частного дома из газобетона.
Общая площадь - 245,44 м2.
Жилая площадь – 130,2 м2
Площадь застройки – 158,44 м2
Строительный объем – 1453,0 м3
Фундамент - монолитная ж/б плита
Стены - блоки из газобетона плотностью 600 кг/м3

Список чертежей:
1. Общие данные
2. План 1-го этажа

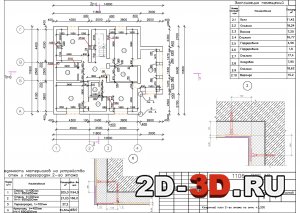

3. План 2-го этажа
4. План кровли
5. Разрез 1–1. Разрез 2–2
6. Фасад 1–4. Фасад Г–А
7. Фасад в осях 1–4
8. Фасад в осях 4–1
9. Фасад в осях А–Г
10. Фасад в осях Г–А
11. Кладочный план 1-го этажа на отм. 0,000
12. Кладочный план 2-го этажа на отм. +3,200
13. Схема расположения перемычек 1-го этажа
14. Схема расположения перемычек 2-го этажа
15. Разрез 1–1
16. Разрез 2–2
17. План кровли
18. План раскладки стропил
19. Разрез 3–3. Узлы 1–3
20. Чердачное перекрытие
21. Спецификация к схеме расположения элементов стропильных конструкций и кровли. Спецификация материалов на отделку вентканалов и дымовых труб
22. Армирование ПМФ-1. Нижнее и верхнее армирование. Продольное и поперечное армирование. Армирование ПМВ-1, ПМВ-2
23. Спецификация элементов на устройство ПМВ-1, ПМВ-2. Спецификация элементов на армирование ПМВ-1, ПМВ-2
24. Армирование ПМ-1. Нижнее и верхнее армирование. Продольное и попереченое армирование
25. Спецификация материалов на устройство отмостки
26. Устройство водосточной системы
27. Спецификация материалов на устройство водосточной системы
28. Устройство козырька
29. Устройство отмостки
30. Ведомость проемов 1-го этажа
31. Ведомость проемов 2-го и мансардного этажей
32. Спецификация материалов на утепление фасада
