Проект 2-х этажного жилого дома 601 кв. м.

1 243
Rahat Shakirov
30 мая 2023
  • 0

Формат файлов: .dwg, Autocad
Кол-во чертежей: 22
Теги: 400-600m Рабочий проект АР
Категории: Проекты домов / Чертежи домов
Тип проекта Рабочий Кол-во листов (чертежей)
Формат .dwg, Autocad (22)
Проект 2-х этажного жилого дома  601 кв. м.
Готовый рабочий проект с чертежами в редактируемом формате .dwg AutoCAD

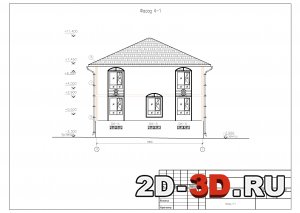

Фасад дома   Фасад дома 2
Разрез 1-1Разрез 1-1Разрез 1-1, Узел А
План на отм. 0.000План кровли

Рабочий проект разработан в соответствии с действующими нормами и правилами и предусматривает мероприятия, обеспечивающие взрыво-пожаро-безопасность, исключающие вредные воздействия на окружающую среду и воздушный бассейн, а также предупреждающие чрезвычайные ситуации природного и техногенного характера.

Объемно-планировочные решения здания приняты действующими нормами Республики Казахстан, СП РК 3.02-102-2014 Проектирование одноквартирных жилых домов и их инжинерных систем;
Архитектурно-планировочные решения приняты исходя из условия компактности и комфортности при эксплуатации.
Здание прямоугольной формы в плане с размерами в осях "1-4" и "А-Д" -14.8 х 15.4м.
 Высота цокольного этажа от пола до низа плиты перекрытия 3.0 м первого этажа от пола до низа плиты перекрытия 3.3м
Высота первого этажа от пола до низа плиты перекрытия 3.3м
- Степень долговечности - II.
- Степень огнестойкости - II.
- Класс функциональной пожарной опасности помещений - Ф 1.4,
- Категория здания по взрывопожарной пожарной опасности - Д.
- Класс пожарной опасности строительных конструкций-С1.
- Расчетный срок службы здания -50лет
- Сейсмичность - 7 баллов.
За условную отметку 0.000 принят уровень чистого пола первого этажа, что соответствует абсолютной отметке по генплану 482.30
Внутренняя отделка стен - улучшенная штукатурка цементно-песчаным раствором с последующей водоэмульсионной покраской в санузлах - глазурованная плитка.
Полы - ламина, керамическая плитка и керомагранит.
Отделка потолков - Выравнивание Шпатлевка "Алинекс" Водоэмульсионная покраска.
Наружная отделка – Травертин
Витражи и окна - из алюминиевых профилей, индивидуального изготовления, с заполнением однокамерными стеклопакетами по ГОСТ 21519-2003
Дверные блоки внутренние - деревянные по ГОСТ 6629-88
Крыша – чердачная.

При разработке генплана были учтены шумозащитные мероприятия. Территории максимально озеленяются зелеными насаждениями.
Уборка мусора с территории осуществляется в существующие урны с последующим выносом в мусороконтейнеры, а затем на свалку. Проектируемые деревья являются защитой от шума.

Список чертежей:
1. Ведомость чертежей и общие данные (5 листов)
2. Фасад 1-4
3. Фасад 4-1
4. Фасад А-Д
5. Фасад Д-Ф
6. План на отм. -3.300
7. План на отм. 0.000
8. План на отм. +3.600
9. Кладочный план на отм. -3.300
10. Кладочный план на отм. 0.000
11. Кладочный план на отм. +3.600
12. План кровли
13. Разрез 1-1
14. Разрез 2-2
15. Спецификация заполнения элементов оконных и дверных проемов
16. Спецификация заполнения элементов оконных, витражных и дверных проемов
17. Экспликация полов, ведомость отделки помещений
18. Деталь крепления водосточной трубы к стене
19. Ограждения ОГ-2, ОГ-3, спецификация конструктивных элементов
20. План стропил. Прогонов
21. Спецификация элементов кровли
22. Разрез 1-1, узел А. Схема крепления утеплителя. Спецификация элементов на стены

Спецификация заполнения элементов оконных и дверных проемовСпецификация заполнения элементов оконных, витражных и дверных проемов

Природно-климатические условия района строительства:
Проектируемая площадка расположена г.Шымкент.
Климатический подрайон IV-Г.
Температура наружного воздуха в 0С:
абсолютная максимальная + 44,2;
абсолютная минимальная -30,3;
наиболее холодных суток обеспеченностью 0,92 -16,9;
наиболее холодной пятидневки обеспеченностью 0,92 -14,3.
наиболее холодной периода обеспеченностью 0,92 -4,5.
Нормативная глубина промерзания, м:
для суглинка - 0,33.
Глубина проникновения 0оС в грунт, м:
для суглинка -0,43.
Район по весу снегового покрова- I.
Район по давлению ветра -IV.
Район по толщине стенки гололеда - III.
По номенклатурному виду в пределах площадки с поверхности земли выделен три инженерно-геологический элемент (ИГЭ):
Первый ИГЭ - суглинок светло-коричневая, твердая консистенций, слабо просадочная, мощностью 2,4-2,6 м;
-УI/УII = 18,4/18,4 кН/м3; ФI/ФII = 23/22град; СI/СII =4,9/4,0кПа; Е = 21,8/7,2 МПа;
Второй ИГЭ - галечниковый грунт серого цвета, маловлажный с песчаным заполнителем, вскрытой мощностью 2,3-7,5 м;
Зона влажности - 3 (сухая)
Грунт площадок по содержанию легко и среднерастворимых слоей незасолены. Величина сухого остатка составляет от 0,54 до 0,069%.
По содержанию сульфатов в пересчете на ионы SO4--для бетона марки W4 по водонепроницаемости на портландцементе по ГОСТ 10178 грунты неагресссивные.
Содержание SO4--=48-120 мг/кг.
По содержанию хлоридов в пересчете на ионы CL- для бетона по ГОСТ 10178 грунты неагресссивные.
Содержание ионов CL-=26,2-50,2 мг/кг.
Подземные воды во время изысканий пройденными выработками на глубине 10,0 м не вскрыты. По опросным данным ПВ залегают на глубине ниже 25,0 м.
Сейсмичность площадки, согласно СП РК 2.03-30-2017, в соответствии списку населенных пунктов Республики Казахстан (приложение Б) составляет семь баллов по ОСЗ-2 /475, восемь баллов по ОСЗ-2 /2475.
Категория грунтов по сейсмическим свойствам-II.
Тип проекта Рабочий Кол-во листов (чертежей)
Формат .dwg, Autocad (22)
