Коттедж с гаражом 2-х этажный 475 м2

2 179
MARLEE
16 октября 2019
  • 0

Формат файлов: dwg, AutoCAD, pdf
Кол-во чертежей: 8
Теги: 400-600m
Категории: Чертежи проекты / Коттеджи
Тип проекта Учебные чертежи Кол-во листов (чертежей)
Формат dwg, AutoCAD, pdf

Чертежи коттеджа с гаражом 2-х этажного 475 м2

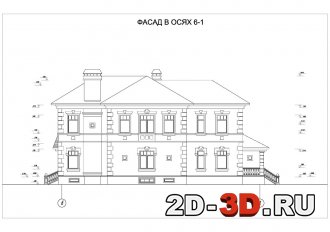

Чертежи коттеджа  Изображение фасада 6-1


В составе 4 фасада коттеджа со всех сторон оси А-Ж, Ж-А, 1-6, 6-1, план цокольного, первого и второго этажа, разрез.


Список чертежей:

Фасад коттеджа оси А-Ж,

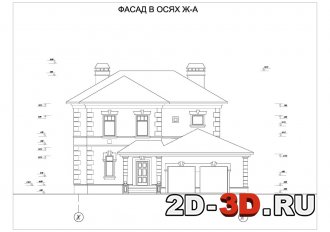

Фасад оси Ж-А (вход в дом и въезд в гараж)

Фасад 1-6

Фасад 6-1

Разрез

План цокольного этажа

План первого этажа

План второго этажа


Фасад 1-6 картинка  План 1 этажа

План 2 этажа


На цокольном этаже:

Холл с лестницей 20,3 м2
Тамбур 2,3 м2
С\у 2,1 м2
Комната отдыха 17,3 м2
Сауна 4,6 м2
Раздевалка 7,3 м2
Бильярдная 34,7 м2
Постирочная 8,3 м2
Бойлерная 10,3 м2
Тренажерный зал 20,1 м2

На 1 этаже:

Прихожая и тамбур 7,1 м2
Кабинет 15,1 м2
Гостевая спальня 20 м2
Гостевой С\У 4,6 м2
Гостиная 34,6 м2
Кухня-столовая 29,9 м2
Холл с лестницей 25,1 м2
Гараж 50,6 м2
Терраса 24,7м2

На 2 этаже:

Спальня 22,6 м2

С\у 5,9 м2

Спальня 28,6 м2

Гардеробная 6,7 м2

С\у 15,1 м2

Спальня 19,7 м2

Гардеробная 5,3 м2

С\у 9,2 м2

Холл с лестницей 22,9 м2


Дополнительные чертежи коттеджей.
Тип проекта Учебные чертежи Кол-во листов (чертежей)
Формат dwg, AutoCAD, pdf
