Кран мостовой двухбалочный г/п 5 тонн

11 141
Max
23 мая 2010
  • 100

Теги: Мостовой 5 т
Категории: Чертежи мостовых кранов / Краны
Тип проекта Кол-во листов (чертежей)
Формат

Кран мостовой двухбалочный г/п 5 тонн


Курсовой проект

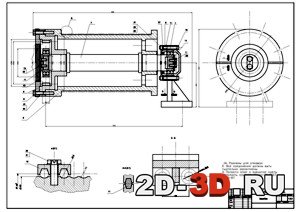

Чертежи: общий вид мостового крана, привод механизма подъема, барабан, деталировка (полукрышка, крышка подшипника, ось, планка прижимная, подпятник).

В курсовом проекте был спроектирован мостовой двухбалочный кран грузоподъемностью 5000 кг с длиной пролета 20 м и высотой подъема 16 м.

Проведен обзор и анализ существующих конструкций, выполнена классификация грузоподъемных машин, дано описание крановых механизмов, выполнен патентный обзор. Приводится описание спроектированной конструкции.
Выполнен расчет привода механизма подъема груза, двигатель привода проверен на нагрев. Рассчитаны приводы механизмов передвижения крана и тележки. Выбраны схемы трансмиссий, подобраны редукторы, муфты, тормоза.



Оглавление записки
Введение
1. Обзор существующих конструкций
1.1. Виды грузоподъемных машин и их параметры
1.2. Конструкции кранов мостового типа
1.3. Грузозахватные устройства
1.4. Механизмы грузоподъемных машин
1.5. Патентный обзор
2. Описание конструкции крана
3. Расчет основных параметров
3.1. Расчет механизма подъема
3.2. Расчет механизма передвижения крана
3.3. Расчет механизма передвижения тележки
4. Прочностной расчет
4.1. Расчет элементов барабана
4.2. Расчет металлоконструкции крана
5. Технико–экономический расчет
Заключение
Список использованных источников
Приложения.
