Кран стреловой автомобильный КС-3562А
Паспорт

Кран стреловой автомобильный КС-3562А Общий вид крана в рабочих положениях с грузом

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ И ХАРАКТЕРИСТИКИ КРАНА

Основные характеристики крана (для основной стрелы 10 м):
  • грузоподъемность максимальная - 10,0 т
  • грузоподъемность при максимальном вылете - 1,6 т
  • грузовой момент максимальный - 392,0 (40,0) кНм(тсм)
  • высота подъема максимальная - 10,0 м
  • высота подъема при максимальном вылете - 5,0 м
  • глубина опускания максимальная - 3,0 м
  • вылет при максимальной грузоподъемности - 4,0 м
  • вылет максимальный - 10,0 м
  • вылет минимальный - 4,0 м

Геометрические параметры крана:
  • база - 3,95 м
  • колея передних колес - 1,97 м
  • колея задних колес - 1,86
  • база выносных опор - 3,75 м
  • расстояние между передними выносными опорами - 4,3 м
  • расстояние между задними выносными опорами - 4,3 м
  • задний габарит - 2,87 м
  • радиус поворота - 13,0 м

ТЕХНИЧЕСКИЕ ДАННЫЕ И ХАРАКТЕРИСТИКИ СОСТАВНЫХ ЧАСТЕЙ КРАНА
Двигатель внутреннего сгорания
  • тип - дизельный V-образный шестицилиндровый четырехтактный с воспламенением от сжатия ЯМЗ-236
  • номинальная мощность - 132,48 (180) кВт (л.с.)
  • частота вращения - 177,9 (1700)рад/с (об/мин)
  • максимальный крутящий момент - 666,4 (68) Нм (кгсм)
  • частота вращения - 157,5 (1500) рад/с (об/мин)
  • удельный расход топлива при работе крановой установки - 227 г/кВтч
Пусковое устройство
  • тип - стартер четырехполюсный последовательного возбуждения с электромагнитным реле СТ-103
  • мощность - 7,0 (9,5) кВт (л.с.)
Аккумуляторные батареи:
  • тип - свинцово-кислотные 6СТМ-128
  • напряжение - 12 В
  • номинальная емкость - 128 Ач
  • количество 2 шт.
Вид соединения двигателя с трансмиссией
  • тип - муфта сцепления двухдисковая фрикционная ЯМЗ-236
Гарантийный срок службы - 18 месяцев со дня ввода крана в эксплуатацию. Срок службы при 1,5 сменной работе в паспортном режиме 10 лет. Ресурс до первого капитального ремонта не менее 7000 моточасов.


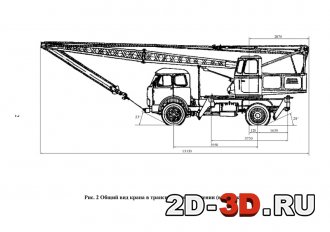

Общий вид крана в транспортном положении (вид сбоку)

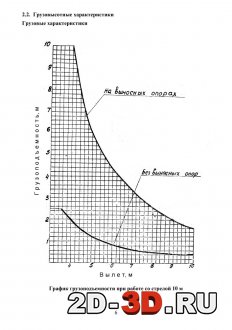

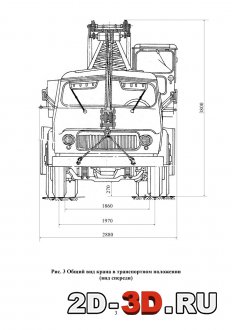

Общий вид крана в транспортном положении  График грузоподъемности при работе со стрелой 10 м

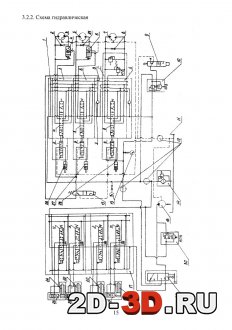

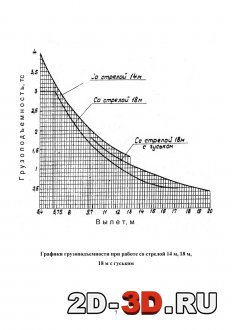

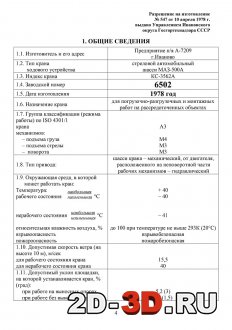

Графики грузоподъемности при работе со стрелой 14 м, 18 м, Общие сведенияСхема электрическая принципиальная

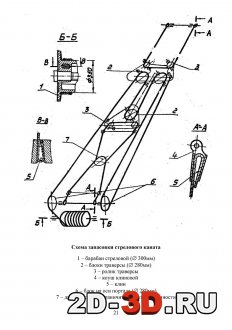

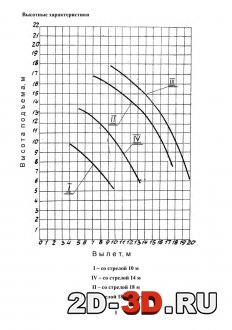

Схема запасовки стрелового каната Высотные характеристики
