Курсовой проект - загородный дом в г. Йошкар-Ола 189 кв. м.

Формат файлов: .dwg AutoCAD, .docx Word, .pdf
Кол-во чертежей: 2
Категории: Категория с бесплатными чертежами, проектами и 3D / Чертежи домов

Тип проекта	Курсовой	Кол-во листов (чертежей)
Формат	.dwg AutoCAD, .docx Word, .pdf	14 (2)

Проектируемое здание имеет сложную конфигурацию в плане, с размерами в осях «1»-«4» - 9600 мм, «А»-«Г»- 13200 мм.
Высота цокольного этажа – 2,85 м.
Высота первого этажа – 3,3 м.
Высота мансарды – 2,8м.
Толщина перекрытия между этажами – 220 мм.

Объемно-планировочным решением здания называется объединение помещений избранных размеров и формы в единую композицию. Данный загородный дом очень компактный и одновременно вместительный. Он рассчитан на многочисленную семью. Сочетание таких взаимоисключающих качеств стало возможно благодаря удачному планировочному решению. Размещение внутренней лестницы в начале тамбура позволяет связывает все этажи между собой. Преимущество такого приема в том, что есть возможность создать интересные пространства. Второй этаж мансардный, на первом и втором этаже расположены собственные санузлы, а на втором ванная комната. Так же в здание запроектирован который встроенный гаража. На цокольном этаже расположены кладовая, санузел и сауну.

Список чертежей:
1. Фасад, Разрез 1-1, План фундамента, планы этажей;

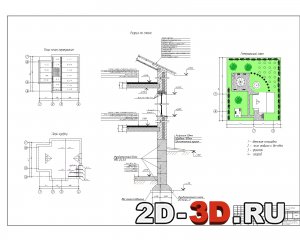

2. План кровли, Генеральный план, План плит перекрытия, Разрез по стене.

Содержание расчетно-пояснительной записки:
Введение
1. Генеральный план
1.1 Характеристика генерального плана
1.2 Технико-экономические показатели генерального плана
2. Объемно-планировочное решение
2.1 Характеристика здания
2.2 Число этажей и их высота
2.3 Конструктивное решение
2.4 Объемно-планировочные показатели
3. Основные конструктивные элементы здания
3.1 Фундамент
3.2 Стены
3.3 Перекрытия
3.4 Крыша и кровля
3.5 Окна и двери
4.Теплотехнический расчет наружной стены
5. Список литературы
