Шнек шириной 2435 мм

351
korneichuk_denis
17 мая 2020
  • 0

Формат файлов: m3d, Компас 3D, pdf, html
Кол-во 3D моделей: 1

Шнек шириной 2435 мм

Расчет на прочность шнека в APM FEM

Вертикальная нагрузка величиной: 9806 H


3d модель шнека в Компас

Расчет шнека

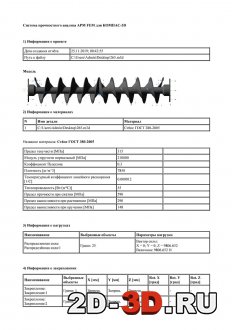

Исходные данные  Результаты  Расчет



В составе работы 3d модель шнека в Компас формата m3d, файл с исходными данными и результатами расчёта формата html и pdf.


Система прочностного анализа APM FEM для КОМПАС-3D

материал Ст6пс ГОСТ 380-2005


Предел текучести 315 [МПа]


Модуль упругости нормальный 210000 [МПа]


Коэффициент Пуассона 0.3


Плотность 7850 [кг/м^3]


Температурный коэффициент линейного расширения 0.000012 [1/C]

0.000012


Теплопроводность 55 [Вт/(м*C)]


Предел прочности при сжатии 590 [МПа]


Предел выносливости при растяжении 290 [МПа]


Предел выносливости при кручении 148  [МПа]


Доступно всем для скачивания


Информация о нагрузках

Распределенная сила: Распределённая сила:1

Грани: 25

Вектор силы:

X = 0; Y = 0; Z = 9806.652

Величина: 9806.652 H

Конечно-элементная сетка

Параметры и результаты разбиения

Максимальная длина стороны элемента 20 [мм]

Максимальный коэффициент сгущения на поверхности 1

Коэффициент разрежения в объеме 5

Количество конечных элементов 75159

Количество узлов 138370


Результаты

Инерционные характеристики модели

Масса модели 365.33384  [кг]

Центр тяжести модели ( 1.276751 ; -0.000024 ; 0.007055 )  [м]

Моменты инерции модели относительно центра масс ( 818.541937 ; 2.017583 ; 2.033247 )  [кг*м^2]

Реактивный момент относительно центра масс ( 1.215965 ; -1.683458 ; 0.023111 ) [Н*м]

Суммарная реакция опор (0.119358 ; -0.677395 ; -9904.679567 ) [Н]

Абсолютное значение реакции 9904.679591 [Н]

Абсолютное значение момента 2.076809  [Н*м]

Результаты статического расчета

Максимальное значение

Эквивалентное напряжение по Мизесу

SVM [МПа]

0.000337

16.851507


Попробуйте самостоятельно сделать подобную работу при помощи уроков по расчётам в Компас.

Тип проекта 3д модели Кол-во листов (чертежей)
Формат m3d, Компас 3D, pdf, html 3
