Гидроцилиндр рабочий тормозной

3 214
Max
28 августа 2019
  • 0

Формат файлов: Компас-3D, m3d, a3d, cdw
Кол-во 3D моделей: 11
Кол-во чертежей: 2
Категории: Гидравлика гидроцилиндры гидроприводы / КОМПАС-3D
Тип проекта Кол-во листов (чертежей)
Формат Компас-3D, m3d, a3d, cdw

Гидроцилиндр рабочий тормозной

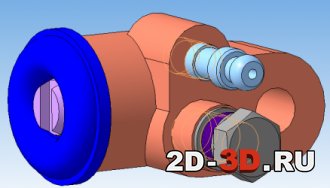

Гидроцилиндр 3d модель в Компас-3D

Гидроцилиндр рабочий тормозной  Чертёж корпуса

Состав материала

Полная сборка 3Д модели "Гидроцилиндр рабочий тормозной" + чертежи: корпуса и сборки в формате .cdw.

Гидроцилиндр (гидравлический цилиндр) — объёмный гидродвигатель возвратно-поступательного движения. Принцип действия гидроцилиндров во многом схож с принципом действия пневмоцилиндров.



Список 3d моделей в файле сборка.a3d:

корпус.m3d

вилка.m3d

клапан спускной.m3d

крышка.m3d

манжета.m3d

ниппель.m3d

поршень.m3d

пружина.m3d

шайба м3.m3d

штуцер.m3d
