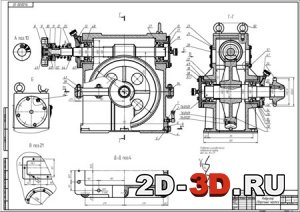

Червячный редуктор 76.00.00
3d модель червячного редуктора с чертежами



Список чертежей: редуктор, картер, пробки, прокладки, храповики, пружина, крышки, стаканы, червяк сталь 45 ГОСТ 1050-88, втулка СТ3, звездочка сталь 30Л ГОСТ 977-88, упор сталь 25 ГОСТ 1050-88, маслоотражатель СЧ18 ГОСТ 1412-85.

Список 3d моделей: редуктор, картер, пробки, прокладки, храповики, пружина, крышки, стаканы, червяк, втулка, звездочка, упор, маслоотражатель, вал, шайба, полумуфта, ступица, венец, указатель уровня масла.

Всего 27 чертежей, и 31 3d модель. Файлы Компас V10 формата m3d, a3d, cdw, spw.

На деталировках указаны марки стали.

 3d модели выполнены студентом.
