Клапан перепускной 2

6 309
Аким
29 декабря 2016
  • 0

Формат файлов: Kompas-3D, AutoCad, m3d, a3d,cdw, spw, dwg
Кол-во 3D моделей: 9
Кол-во чертежей: 9
Категории: КОМПАС-3D / Гидравлика гидроцилиндры гидроприводы
Тип проекта Рабочий Кол-во листов (чертежей)
Формат Kompas-3D, AutoCad, m3d, a3d,cdw, spw, dwg



 Клапан перепускной

КлапанКрышкаКорпусКорпус чертежСборочный чертежКолпак

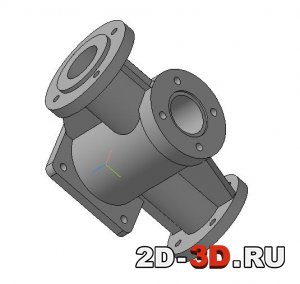

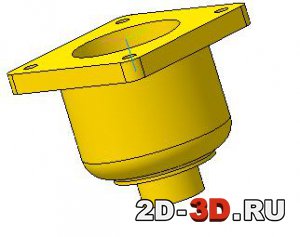

В составе чертежи и 3D модели: крышка, корпус, винт М16, гайка, клапан, пружина, тарелка, колпак.

Является регулятором давления «до себя» прямого действия с мембранным приводом. Клапан изготовлены из нержавеющей стали, имеют мягкое седловое уплотнение. Для токсичных или опасных сред возможно исполнение с уплотнением по настроечному винту и дренажным отверстием. Это устройство, предназначенное для поддержания давления среды на требуемом уровне путём перепуска её через ответвление трубопровода.

Тип проекта Рабочий Кол-во листов (чертежей)
Формат Kompas-3D, AutoCad, m3d, a3d,cdw, spw, dwg
