Клапан предохранительный

22 140
rihhansu
14 февраля 2016
  • 100

Формат файлов: Компас, m3d, a3d, cdw, spw
Кол-во 3D моделей: 8
Кол-во чертежей: 5
Категории: 3D модели / КОМПАС-3D
Тип проекта Рабочий Кол-во листов (чертежей)
Формат Компас, m3d, a3d, cdw, spw
Клапан предохранительный
Рабочий проект

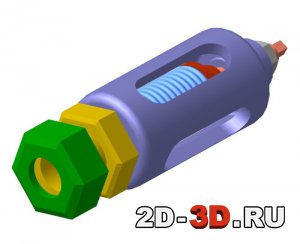

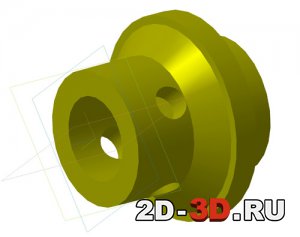

Клапан предохранительнийКлапан

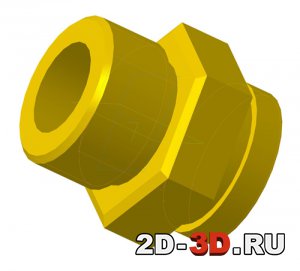

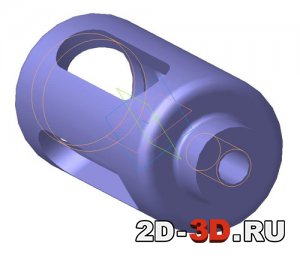

КорпусСедло

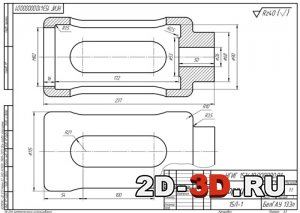

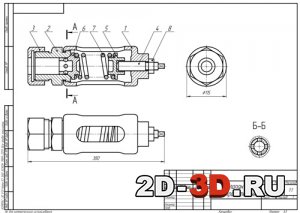

Клапан предохранительный (сборочный чертеж)Корпус (чертеж)

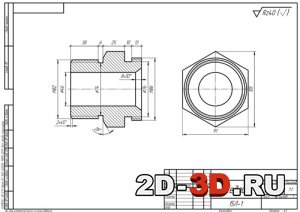

Седло (чертеж)



Список чертежей: клапан предохранительный (сборочный чертеж), корпус, седло, гайка, пружина сжатия, спецификация.

Список 3D моделей: клапан предохранительный, корпус, седло, гайка, винт, опора, клапан, пружина сжатия.

Чертежи и 3D модели в программе Компас версии 15 и 16.

Предохранительный клапан устанавливается в трубопроводах, системах управления и регулирования для сбрасывания избыточного давления жидкостей или пара. Клапан регулируют на определенное давление винтом, который фиксируется гайкой позиция.
При увеличении давления выше нормы жидкость или пар давит на клапан, который, сжимая пружину, перемещается вправо. При этом жидкость или пар выходят через отверстие клапана.
При падении давления жидкости или пара пружина перемещает клапан в исходное положение. Для обеспечения хорошей герметичности поверхности  клапан притирается к седлу.
Назначение - для защиты оборудования от превышения давления сверх установленного. Устанавливается в котлах Е-1/9, Е-1,6/9 и др., котельных, тепловых пунктах, системах отопления и водоснабжения. Среда - вода, пар, воздух и другие нейтральные среды. Присоединение к трубопроводу - цапковое (наружная резьба). Температура - до +225 град. Давление - Предварительная настройка от 2-4 кгс/см, 4-8 кгс/см, 8-16 кгс/см.
Тип проекта Рабочий Кол-во листов (чертежей)
Формат Компас, m3d, a3d, cdw, spw
