Барабан приводной ленточного конвейера

6 444
Аким
8 июня 2017
  • 100

Формат файлов: Компас-3D, m3d, a3d, Компас, AutoCAD, cdw, dwg
Кол-во 3D моделей: 30
Кол-во чертежей: 22
Теги: Ленточный конвейер
Категории: Конвейеры, перегружатели, транспортеры / КОМПАС-3D

3d модель приводного барабана с чертежами

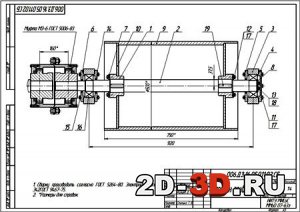

Барабан 3Д Ведущий барабан

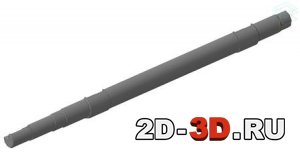

Вал  Муфта зубчатая

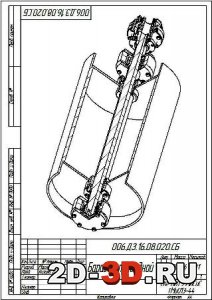

Барабан приводной


В составе чертежи и 3D модели: муфта зубчатая, болт М6, болт М10, болт-пробка, внешняя обойма (отв.), внешняя обойма, внутренняя обойма, гайка 8,6, крышка (fcut), крышка под уплотнение (fcut), крышка под уплотнение, крышка, уплотнение (fcut), уплотнение, шайба 8, сборка болт, сборка барабан, барабан бок1, барабан1, вал1, корпус, крышка сквозная левая1, крышка сквозная правая1, ступица1, шайба 1, шайба прижимная, шпонка, барабан приводной _ 006.ДЗ.16.08.020.СБ, Вал 3D, Вал2 D, ведущий барабан, вставка 2 D, вставка 3D, корпус 2D, корпус 3D, крышка глухая 2d, крышка глухая 3D, крышка сквозная  левая _ 006.ДЗ.16.05.011.02.06, крышка сквозная  правая 2D, крышка сквозная  правая 3d, ступица2 d, ступица3d, труба 3D, труба3D, шайба  2d, шайба 3d, шайба прижимная 2D, шайба прижимная 3d.

Барабан ленточного конвейера – это составная деталь транспортера, благодаря которой механизм устройства приходит в движение. Предусмотренное системой использование разнотипных барабанов обеспечивает беспрерывную работу и отсутствие издержек на проведение процесса производства. В механизме барабаны ленточных конвейеров исполняют функцию передачи тягового усилия, что приводит к движению. Таким образом, этот элемент позволяет осуществить работу, а его качество – более эффективно использовать конвейер.



Тип проекта Рабочий Кол-во листов (чертежей)
Формат Компас-3D, m3d, a3d, Компас, AutoCAD, cdw, dwg
