Экскаватор ЭО-4121

38 865
Max
2 апреля 2010
  • 80

Категории: Чертежи проекты / Экскаваторы
Тип проекта Кол-во листов (чертежей)
Формат

Курсовой проект
по дисциплине "Машины для земляных работ"
 на тему "Общий расчёт одноковшового экскаватора ЭО-4121"

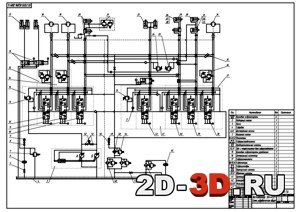

Гидросистема экскаватораЧертёж гидроцилиндра экскаватора
Чертёж деталиЧертёж детали
Расчет гидроцилиндра стрелыРасчет экскаватораСпецификация

Чертежи и расчеты



В работе выполнен общий расчёт экскаватора ЭО-4121 и расчет гидроцилиндра стрелы, а также начерчены чертежи: общий вид экскаватора, общая гидравлическая схема, гидроцилиндр, деталировка (гайка, бобышка, поршень, гайка).

 Технические характеристики экскаватора
Вместимость основного ковша обратной лопаты 1 м?
Мощность двигателя, кВт - 95,7
Скорость передвижения, км/ч - 2,8
Частота вращения поворотной части, об / мин - до 6
Наибольший угол подъема, градусы – 22
Радиус копания, м - 9,2
Наибольшая глубина копания траншеи, м - 5,8
Минимальная продолжительность цикла при угле поворота 90 с выгрузкой в отвал, с – 18
Давление на грунт, кПа - 63,6
 Масса, т - 20,9


Скачать:



 Чертежи выполнены в Компасе + дополнительно переведены в AutoCad.

 7 чертежей в работе формата от А1 до А3.
