Экскаватор одноковшовый

6 084
rihhansu
20 декабря 2015
  • 100

Формат файлов: Компас, AutoCAD, Word, cdw, dwg, doc
Кол-во чертежей: 3
Экскаватор одноковшовый
Курсовой проект

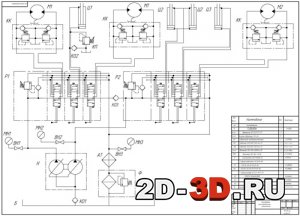

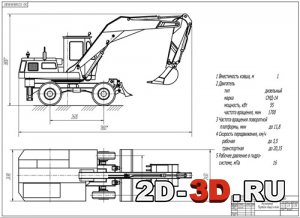

Экскаватор (чертёж общего вида)Схема гидравлическая принципиальная

ОпораКрестовина

Конструктивная схема экскаваторного оборудованияРасчетная схема для расчёта усилия в гидроцилиндре ковшаРасчётная схема для расчёта устойчивости при движении поперёк уклона



Список чертежей: экскаватор (чертёж общего вида), схема гидравлическая принципиальная, деталировка (опора, вал, крестовина, крышка опоры).

Проектируемой машиной является экскаватор третьей размерной группы (прототипный экскаватор ЭО-3323).
Экскаватор предназначен для разработки котлованов, траншей, карьеров в грунтах I-IV категорий, погрузки и разгрузки сыпучих материалов, разрыхлённых скальных пород и мерзлых грунтов, а также для различных работ в условиях промышленного, городского и мелиоративного строительства. Экскаватор рассчитан на работу в умеренном климате при температуре от –40 до +40°.
Экскаваторы состоят из пневмоколёсного ходового устройства, поворотной платформы с расположенными на ней механизмами и сменного рабочего оборудования, гидравлической системы, пневмосистемы и электрооборудования.

Технические характеристики:
1. Вместимость ковша, м 1
2. Двигатель
- тип дизельный
- марка СМД-14
- мощность, кВт 55
- частота вращения, мин 1700
3. Частота вращения поворотной платформы, мин до 11,8
4. Скорость передвижения, км/ч
- рабочая до 3,5
- транспортная до 20,15
5. Рабочее давление в гидросистеме, мПа 16

Содержание пояснительной записки
Введение
1 Патентно-технический анализ
2 Назначение и область применения
3 Выбор и обоснование главных параметров
4 Расчет гидросистемы
5 Тяговый расчёт
6 Баланс мощности
7 Расчёт устойчивости
8 Расчёт производительности
9 Экономический раздел
10 Описание и расчет разработанной системы
11 Расчёт экономической эффективности и срока окупаемости разрабатываемой системы
12 Техника безопасности
Список использованных источников
Тип проекта Учебный Кол-во листов (чертежей)
Формат Компас, AutoCAD, Word, cdw, dwg, doc 45 (3)
