Проектування двигуна вантажного автомобіля


графіки теплового і динамічного раозрахунків двигуна
Розрахунок поршневого пальця  специфікація системи охолодження зіл 130 Тепловий розрахунок двигуна




Скачать:



У результаті виконання курсової роботи був зроблений тепловий і динамічний розрахунки двигуна. При виконанні теплового розрахунку були визначені параметри робочого тіла в циліндрі двигуна, а також оціночні показники процесу, що дозволяють визначити розміри двигуна й оцінити його потужнісні й економічні показники. При виконанні динамічного розрахунку були визначені сили, що діють на кривошипно-шатунний механізм, зроблені розрахунки й побудовані діаграми сумарного крутного моменту й зовнішньої швидкісної характеристики двигуна.

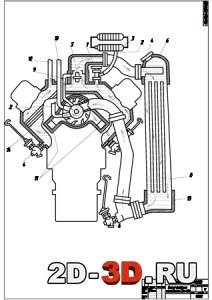

Креслення: поперечний розріз двигуна ЗИЛ-130, графіки теплового і динамічного раозрахунків двигуна, схема системи охолодження Зил-130.



Зміст

Завдання до курсового проекту з дисципліни «Автомобільні двигуни»

Вступ

1. Тепловий розрахунок двигуна

1.1. Вибір, обґрунтування   і   визначення   вихідних   параметрів для теплового розрахунку

1.2. Параметри продуктів згоряння в циліндрі двигуна в кінці випуску

1.3. Вибір типу і конструктивних параметрів механізму газорозподілу

1.4. Параметри робочого тіла в процесі впуску

1.5. Параметри робочого тіла в процесі стискання

1.6. Визначення параметрів процесів згоряння і розширення

1.7. Визначення параметрів робочого тіла в кінці розширення

1.8. Індикаторні показники, що характеризують робочий цикл

1.9. Ефективні показники, що характеризують роботу двигуна

1.10. Основні розміри двигуна

2. Динамічний розрахунок двигуна

2.1. Сили, які діють в кривошипно-шатунному механізмі

2.2. Побудова індикаторної діаграми

2.3. Розгорнуті діаграми сил, які діють у кривошипно-шатунному механізмі

2.4. Побудова полярної діаграми сил, які діють на шатунну шийку

2.5. Побудова діаграми сумарних дотичних сил

3. Розрахунок деталей кривошипно-шатунного механізму

3.1. Розрахунок циліндра

3.2. Розрахунок поршня

3.3. Розрахунок поршньового пальця

3.4. Розрахунок компресійного кільця

3.5. Розрахунок шатуна

3.6. Розрахунок колінчастого валу

3.7. Розрахунок маховика

4. Розрахунок механізмів та систем ДВЗ

4.1. Розрахунок механізму газорозподілу

4.2. Визначення розмірів та запасу міцності клапанної пружини

4.3. Розрахунок системи охолодження

4.4. Розрахунок вентилятора

Висновок

Література

Додатки



ЧЕРКАСЬКИЙ ДЕРЖАВНИЙ ТЕХНОЛОГІЧНИЙ УНІВЕРСИТЕТ. Кафедра автомобілів та технологій їх експлуатації



Чертежи выполнены в AutoCad и Kompas3D.

Тип проекта Учебный Кол-во листов (чертежей)
Формат Компас, AutoCAD, cdw, dwg
