Розрахунок двигуна внутрішнього згорання

2 244
rihhansu
14 мая 2015
  • 0

Формат файлов: Компас, AutoCAD, Word, cdw, dwg, docx
Кол-во чертежей: 3
Категории: Чертежи проекты / На украинском. Двигатели
Розрахунок двигуна внутрішнього згорання
Курсовий проект

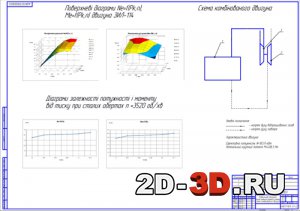

Поверхневі діаграми, діаграми залежності потужності й моменту, схема комбінованого двигуна

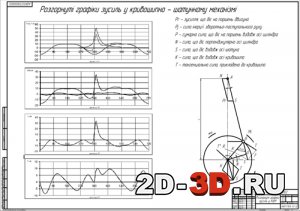

Розгорнуті графіки зусиль у КШМЗовнішня швидкісна характеристика, графіки переміщення швидкості та прискорення поршня

Результати розрахунків зводяться в таблицю у наступній форміРезультати динамічного розрахунку КШМРозрахунок параметрів циліндра та тепловий баланс двигуна



Перелік креслень: зовнішня швидкісна характеристика, графіки переміщення швидкості та прискорення поршня, розгорнуті графіки зусиль у КШМ, поверхневі діаграми, діаграми залежності потужності й моменту, схема комбінованого двигуна.

В даному курсовому проекті проведено тепловий розрахунок та визначено тепловий баланс двигуна до яких входять такі підрозділи:
- розрахунок хімічних реакцій при горінні палива;
- розрахунок процесів дійсного циклу;
- розрахунок індикаторних та ефективних показників дійсного циклу двигуна;
- розрахунок параметрів циліндра та тепловий баланс двигуна.
Також побудовано зовнішню швидкісну характеристику двигуна; проведено кінематичний розрахунок кривошипно-шатуного механізму; побудовано індикаторну діаграму циклу двигуна; проведено динамічний розрахунок кривошипно-шатунного механізму; побудовано поверхневі діаграми.
За даними проведених розрахунків характеристику двигуна значно покращено.

Розрахунок проводився в Excel з можливістю зміни даних і перебудовою графіків.

Характеристика двигуна:
Ефективна потужність N=183,9 кВт
Номінальний крутний момент М=408,3 Нм.

Зміст пояснювальної записки
Завдання
Вступ
1. Тепловий розрахунок і тепловий баланс двигуна
1.1. Хімічні реакції при горінні палива
1.2. Розрахунок процесів дійсного циклу
1.3. Розрахунок індикаторних та ефективних показників дійсного циклу двигуна
1.4. Розрахунок параметрів циліндра та тепловий баланс двигуна
2. Побудова зовнішньої швидкісної характеристики двигуна
3. Кінематичний розрахунок кривошипно-шатуного механізму
4. Побудова індикаторної діаграми циклу двигуна
5. Динамічний розрахунок кривошипно-шатунного механізму
6. Побудова поверхневих діаграм Ме =f(n; Pk), N=f(n; Pk)
Висновки
Література
Тип проекта Учебный Кол-во листов (чертежей)
Формат Компас, AutoCAD, Word, cdw, dwg, docx 41 (3)
