Житловий будинок з мансардним поверхом в м. Вінниця

1 126
EBeretta
14 января 2022
  • 0

Формат файлов: AutoCAD, dwg, word, doc, pdf
Кол-во чертежей: 7
Категории: Чертежи проекты / На украинском. Разное
Тип проекта Дипломный проект Кол-во листов (чертежей)
Формат AutoCAD, dwg, word, doc, pdf 76 (7)
Житловий будинок з мансардним поверхом в м. Вінниця
Дипломна робот
а
Фасад, генпланПлан армування плитиПлан фундаментів, план крокв, план даху, розріз
Перелік креслень
  1. Титульний аркуш

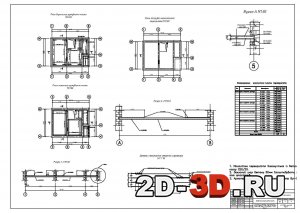

  2. План верхнього армування плити М1:100, План нижнього армування плити М1:100, План опалубки плити М1:100, Розріз 1-1 М1:50, Розріз 2-2 М1:50, Вузол А
  3. Фасад 1-5, Фасад А-Г, Фасад 5-1, Фасад Г-А, Генплан
  4. Розріз 1-1, Розріз 2-2, План першого поверху, План другого поверху, Експліакація приміщень, План розміщення віконних та дверних отворів на відмітці 0.000 М:100, План розміщення віконних та дверних отворів на відмітці +3.000 М:100, Специфікація віконних та дверних отворів.
  5. План фундаментів М1:100, План крокв М1:100, План даху М1:100, Розріз верху даху М1:50, Розріз 1-1 М1:75, Вузол А
  6. Технологічна карта влаштування монолітного фундаменту М1:100, календарний графік влаштування фундаментів, встановлення арматурного каркасу та опалубки, Бетонування стрічкового фундаменту
  7. Графік потреби в робочій силі, календарний графік виконання робіт
Будинок проектується в м.Перемишляни, Львівська область. Зони районування житла:
  • сніговий район – 4 (за ДБН В.1.2-2:2006 s0 = 1.35 кПа);
  • вітровий район – 5 (за ДБН В.1.2-2:2006 w 0 = 0.52 кПа);
  • кліматичний район – I (за ДСТУ-Н Б В.1.1-27:2010 - Північно-західний).
Кліматичні показники з даного місця:
  • температура пяти холодних днів підряд tx.п = -19оС;
  • температура холодного дня tx.д = -24оС;
  • зона вологості – волога;
  • глибина на яку промерзає грунт – 80 см.
  • вогнестійкості будинку  - III;
  • довговічності будинку – I ;
  • клас наслідків будинку – СС-1 ;
  • термін експлуатації будинку – 100 років.
Техніко-економічні показники:
  • Загальна площа – 149,61 м2
  • Житлова площа – 114,60 м2
Архітектурно-конструктивне рішення.

Фундамент - монолітні, стрічкові, з глибиною залягання -1,70 м нижче умовної відмітки 0,000 (відмітка підлоги першого поверху). Під підошву фундаменту виконати пісчану подушку висотою 200 мм. Горизонтальну гідроізоляцію стін виконати на відмітці -0,050 з 2-х ша-рів рубероїду на бітумній мастиці по вирівняній цементним розчином повер-хні.

Зовнішні стіни – цегляні, марка цегли 75 по пісчано-цементному роз-чині М50 товщиною 510 мм.Оздоблення зовнішньої стіни на рівні цоколя та першого поверху - фа-садна плитка на морозостійкому клейовому розчині для зовнішніх робіт з гідроізолом.

Зовнішні стіни виконати з зовнішнім утепленням прошарком утеплю-вача з листів пінополістеролу товщиною 50 мм на клейовому розчині таким чином, щоб між зовнішньою частиною цегляної стіни та листами пінополі-естиролу утворився повітряний вентильований прошарок шириною 10-5 мм. Нижній шар стіни на висоту не менше 0,2 м утеплюється листами екструзій-ного пінополіестиролу товщиною 50 мм. Під листами покласти перферова-ний алюмінювий кутник. Поверх наноситься фасадна сітка на клейовому ро-зчині. Така конструкція сохне 30 днів, тоді виконати штукатурними фасад-ними розчинами штукатурку коліром згідно паспорту.

Внутрішні перегордки – з цегли М 75 по пісчано-цементно розчині М 50 товщиною 120 мм відповідно до листів креслення. Внутрішнє оздоблення стін та перегородок – вапняна штукатрука з кольоровою побілкою.

Підлога першого поверху – виконати бетонну стяжку товщиною 50 мм з гідроізоляцією з послудіуючою покладкою  листів пінопласту товщи-ною 20 мм та шару вирівнючої стяжки товщиною 30-40 мм. Підлогу в при-міщенні викласти плиткою для підлоги, по бетонній стяжці.

Підлога Гаражу «бетонна підлога» :
  • Втрамбований грунт ;
  • Щебінь чи гравій шаром 300-450мм;
  • Пісок шаром 200мм ;
  • Гідроізоляція ;
  • Пінополіестерол 50-100 мм ;
  • Гідроізоляція ;
  • Арматурний каркас ;
  • Бетонна стяжка .
Утеплювач використати для підлогових покритів.

Покриття – металопрофільні листи з матполіестеровим покриттям по дерев’яних конструкціях з прокладкою пароізоліяції, теплоізоліяції та внут-рішньою підшивкою.
Для дерев’яних крокв використати дерево січенням згідно специфіка-цій. Мауерлат кріпити до зовнішніх стін металевими шпильками товщиною 16 мм через кожні 2-2,5 мм. Дерев’яні елементи, що дотикаються бетону та цегли ізолюються 2-а шарами толі або рубероїду.

Конструкція покриття:
  • Металопрофіль «Н57»;
  • Рейки 50х30 та контррейки 50х30 з утворенням повітряного вен-тильованого прошарку ;
  • Супердифузійна мембрана по крокві ;
  • Між кроквами прокласти мати мінвати товщиною 100 мм ;
  • До низу крокви кріпити утеплювач з паробар’єром ;
  • Нижню підшивку конструкції покриття кріпити до дерев’яних або алюмінієвих направляючи ;
Всі дерев’яні і легкозаймісті матеріали і конструкції захищати розчи-ном: антипірену + антисептик згідно до інструкції з використання.

Вікна і двері: вікна, вхідні двері – склопакетні енергозберегаючі конс-трукції.
Отвори між вікнами та зовнішніми стінами заповнити монтажною пі-ною. Віконні коробки потрібно закріплювати в більш міцнішій частині стіни.

Сходи. У будинку дерев’яні сходи з маршом.

Опалення. В будинку стоїть двох-функційний газовий котел опалення, знаходиться в приміщенні кухні.

Вентиляція. Загальнообмінна, природня, через проектовані канали ве-нтиляції. Канали знаходяться в цегляній стіні.
Зелені насадження. На земельній ділянці вздовж дороги, будуть наса-джені «Туї». Недалеко від дому планується маленький сад фруктових дерев: яблуні, вишні. Фруктові дерева посадити на відстані 5 м від межі. На терито-рії також планується квітник. Посадка зелених насаджень виконується в від-повідності до 3.25 ДБН 360-92** згідно з генпланом.

Зміст

Вступ
1.    Архітектурно-будівельний розділ
1.1. Будівельна та кліматична характеристика району
1.2 Архітектурно-планувальне рішення
1.3 Архітектурно-конструктивне рішенння
1.4. Теплотехнічний розрахунок стінового огородження
2. Розрахунково-конструктивний розділ
2.1. Розрахунок покриття даху
2.1.1 Розрахунок обрешітки
2.1.2 Розрахунок крокв
2.2. Обрахунок монолітної плити в програмному комплексі «Ліра-САПР»
2.3 Розрахунок фундаменту
3.Технологічно-органіцзаційний розділ
3.1 Об’єми будівельних робіт
3.2 Технологія виконання стрічкового фундаменту
3.3 Вибір монтажного крану
4. Економічно-розрахунковий розділ
5. Охорона праці
5.1 Загальна характеристика об’єкту проектування з точки зору охорони праці, аналіз шкідливих  і небезпечних чинників
5.2Вимоги безпеки під час експлуатації електрообладнання
Список літератури


Графік потреби в робочій силі, календарний графік виконання робітРозріз, план першого поверху, план другого поверху, експліакаціяТехнологічна карта влаштування монолітного фундаментуТитульний аркушЛокальний кошторис на будівельні роботиРозрахункова схема фундаменту і грунтівРозрахункова схема прогинів


Національний університет "Львівська політехніка" Кафедра будівельних конструкцій і мостів
Тип проекта Дипломный проект Кол-во листов (чертежей)
Формат AutoCAD, dwg, word, doc, pdf 76 (7)
