Стандартизация и технические измерения.

2 664
Аким
31 января 2017
  • 0

Формат файлов: Компас, AutoCAD, Word, cdw, dwg, doc
Кол-во чертежей: 12
Категории: Чертежи проекты / На украинском. Разное
Тип проекта Учебный Кол-во листов (чертежей)
Формат Компас, AutoCAD, Word, cdw, dwg, doc 22

Стандартизация и технические измерения

Курсовой проект

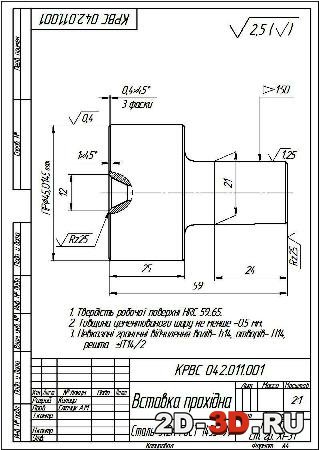

валвставка проходнаяКалибр скобанакладкаручкастакан

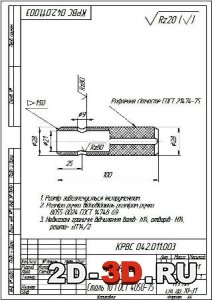

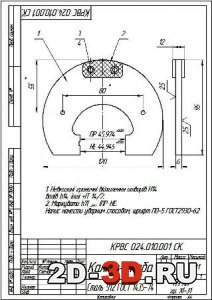

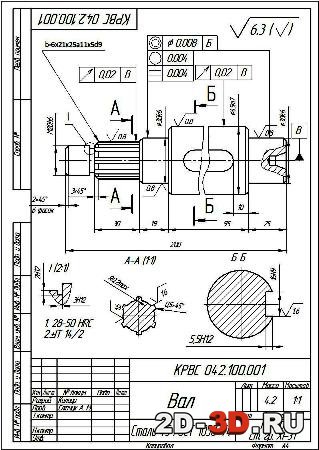

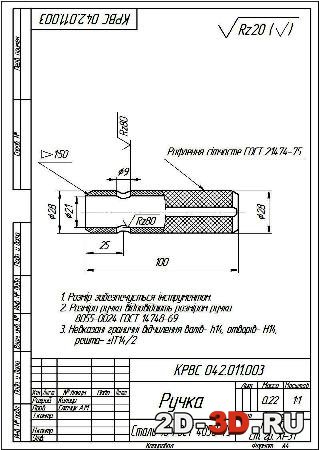

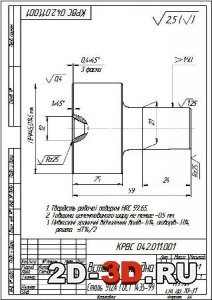

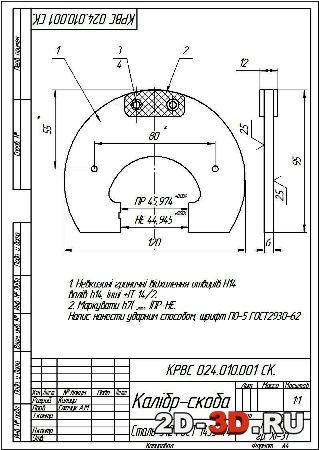

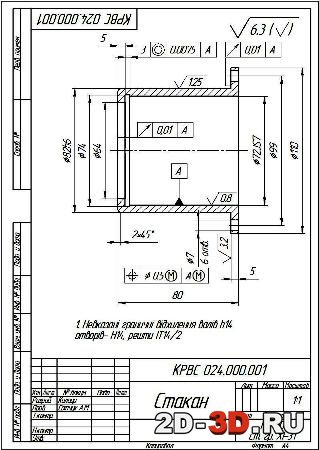

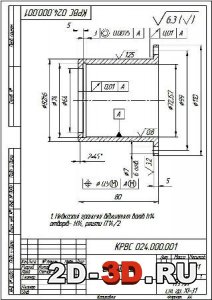

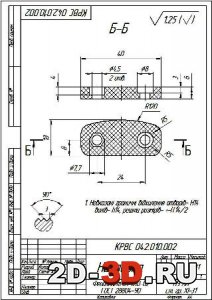

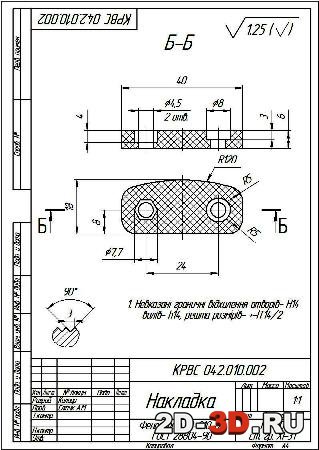

 В составе чертежи и спецификации: шестерня Z1=29 m=3,75;стакан для установки подшипника 6-302; Калибр-пробка и калибр-скоба для контроля соединения ?45G7/h7;корпус калибра скоби, накладка, ручка калибра пробки, насадка проходимия и непроходимия; вал сборочний.




Взаємозамінність пов’язує в одне ціле конструювання, технологію виробництва і контроль механізмів та вузлів машинобудування.

Стандартизація та уніфікація деталей і елементів машин сприяє прискорення та зменшення вартості конструювання і виготовлення виробів і машин. Тому метою даної курсової роботи за допомогою діючої системи посадок отворів та валів, за допомогою діючих засобів контролю встановлених відхилень є навчитися, виходячи із завдання, користуватися стандартами, правильно встановлюваних значення допусків і види посадок для проектування вузлів, в тому числі і норми точності геометричних параметрів.



СОДЕРЖАНИЕ РПЗ:


Задача 1. Посадки гладких циліндричних з’єднань. Задано гладке з’єднання ?45G7/h7 Задано гладке з’єднання ?45H6/k6 Задано гладке з’єднання ?45H7/p6

Задача 2. Розрахунок калібрів для контролю гладких циліндричних деталей.

Задача 3. Посадки підшипників кочення

Задача 4. Посадки різьбових метричних з’єднань

Задача 5. Посадки шліцьових з’єднань

Задача 6. Спряження зубчастих коліс.

Задача 7.Розрахунок розмірних ланцюгів.


Скачать:


Тип проекта Учебный Кол-во листов (чертежей)
Формат Компас, AutoCAD, Word, cdw, dwg, doc 22
