Розробка ТП по виготовленню деталі типу “Важіль”

3 193
rihhansu
17 мая 2014
  • 0

Формат файлов: Компас-3D, AutoCAD, cdw, dwg
Кол-во чертежей: 13
Категории: Чертежи проекты / На украинском. Разное
Тип проекта Учебный Кол-во листов (чертежей)
Формат Компас-3D, AutoCAD, cdw, dwg 53 (13)
Розробка  ТП  по  виготовленню  деталі  типу "Важіль”
Курсовий проект

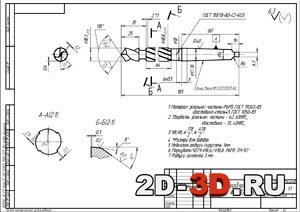

Свердло-зенкер 18,3/18,8Пристрій верстатний

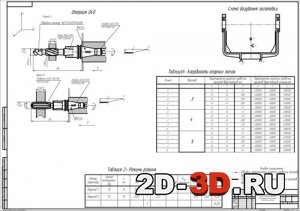

Перелік креслень: техпроцес (6 л.), варіанти маршрутів обробки деталі, свердло-зенкер  18,3/ 18,8, граф-дерева, елементарний розмірний аналіз ТП, карта інструментального налагодження на програмно-комбіновану операцію, пристрій верстатний.

Курсовий  проект  на  тему:  Розробка  технологічного  процесу  виготовлення  деталі  „Важіль”  представлений  розрахунково-пояснювальною запискою  та  графічною  частиною.
Курсовому  проекті  виконано  аналіз  технологічності  деталі,  обґрунтований  вибір  заготовки,  розроблений  технологічний  процес  виготовлення  деталі,  „Важіль”,  виконані  розрахунки  припусків,  режими  різання  та  норми  часу.  Спроектований  верстатний  пристрій  для  обробки  деталі,  спроектований  спеціальний  комбінований  різальний  інструмент  свердло-зенкер  ЧДТУ.

Зміст пояснювальної записки
Завдання для курсового проектування
Відомість курсового проекту
Реферат
Вступ
1 Розробка технологічного процесу виготовлення деталі
1.1 Підготовка і вивчення вихідних даних
1.1.1 Формулювання службового призначення деталі і основних вимог до неї
1.1.2 Вибір та обгрунтування матеріалу деталі, призначення термічної обробки
1.1.3 Аналіз параметрів і норм точності деталі
1.1.4 Коригування креслення деталі з простановкою розмірів і параметрів якості поверхонь
1.1.5 Кодування деталі
1.1.6 Аналіз вирибничої програми, визначення  типу та організаційної форми виробництва
1.1.7 Аналіз технологічності конструкції деталі
1.1.8 Попередній вибір заготовки і методу їх одержання
1.2 Формулювання основних технологічних задач та
прийняття попередніх технологічних рішень
1.2.1 Виявлення і аналіз розмірних звязків поверхонь деталей та формування основних технологічних завдань
1.2.2 Вибір принципової схеми маршруту обробки деталі
1.2.3 Вибір і обґрунтування технологічних баз
1.2.4 Вибір методів і кількості ступенів обробки поверхонь
1.2.5 Вибір варіантів маршрутів обробки деталі
1.3 Логічна оцінка варіантів МОД і вибір найбільш прийнятного
1.3.1 Перевірка забезпечення точності розмірів за варіантами технологічного процесу
1.3.2 Формування раціональної структури операцій
1.4 Розмірний аналіз технологічного процесу
1.4.1 Визначення припусків на обробку та розмірів заготовки
1.4.2 Визначення допусків на розміри в технологічних операціях при здійсненні елементарного розмірного аналізу технологічного процесу (ЕРАН ТП)
1.4.3 Розробка креслення заготовки
1.5 Вибір обладнання, технологічного оснащення та виконання нормативно-розрахункових робіт
1.5.1 Вибір технологічного обладнання
1.5.2 Вибір пристроїв
1.5.3 Вибір різальних і допоміжних інструментів
1.5.4 Вибір методів і засобів технічного контролю якості деталі
1.5.5 Вибір засобів механізації та автоматизації технологічного процесу
1.5.6 Вибір розмірного налагодження
1.5.7 Проектування схем інструментального налагодження
1.5.8 Встановлення режимів обробки
1.5.9 Нормування операцій
1.5.10 Оформлення технологічної документації
1.6 Оснащення технологічного процесу
1.6.1 Розробка технологічних завдань на проектування спеціальних пристроїв, різального, допоміжного та вимірювального інструментів
1.6.2 Проектування спеціального верстатного пристрою
1.6.3 Проектування спеціального різального ( допоміжного, вимірювального ) інструмента
1.7 Визначення економічної ефективності технологічного процесу
Додатки
Література
Тип проекта Учебный Кол-во листов (чертежей)
Формат Компас-3D, AutoCAD, cdw, dwg 53 (13)
