Газопостачання багатоповерхового житлового будинку

3 171
rihhansu
19 марта 2016
  • 0

Формат файлов: AutoCAD, dwg
Кол-во чертежей: 35
Теги: Рабочий проект
Категории: Чертежи проекты / На украинском. Разное
Тип проекта Рабочий Кол-во листов (чертежей)
Формат AutoCAD, dwg (35)
Газопостачання багатоповерхового житлового будинку
Рабочий проект
Фасад А

Фасад Б

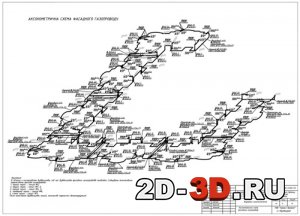

Аксонометрична схема фасадного газопроводуАксонометрична схема газового стояка

Ситуаційна схемаПлан типового поверху (cекція №1)




Перелік креслень: загальні вказівки, ситуаційна схема, план теплогенераторноi, розрiз А, плани другого поверху, плани типового поверху, плани першого поверху, аксонометрична схема фасадного газопроводу, аксонометрична схема газового стояка, гідравлічний розрахунок газопроводів, фасады, специфікація матеріалів.

Проект передбачає будівництво внутрішніх систем газопостачання багатоповерхового житлового будинку з вбудовано-прибудованими приміщеннями по вул. Фрунзе (біля Ковалівського парку) в м. Кіровограді.
Для газопостачання використовується природний газ по ГОС 5542-87 з теплотворною здатністю 8072 ккал\м3.
Кухні житлових квартир обладнуються побутовими газовими плитами ПГ-4, опалювальними газовими приладами згарячим водопостачанням к/к 24 квт (турбо). Витрата природного газу на 1 плиту та к/к 24 кВт (туобо) ПГ-4 G=2,32 м3\годину.
Для обліку витрати природного  газу  у кожній квартирі проектуэється мембраний газовий лічильник G-4.
На вводі  газопроводу  в приміщення кухні  передбачено установка вимикаючого пристрою.
Вентиляція приміщення кухні проектується природна з притоком повітря через кватирку у верхній частині вікна та витяжкой в вентканал.
Газопровід запроектовано із труб сталевих водогазопровідних по ГОСТ 3262-75.
Шаг кріплення газопроводу не більше: для ?у 25- 3,0м, ?у 20 -2,5 м.
При перетині перекриття і стін газопровід прокласти у футлярах по серії 5.905-2505.
Газопроводи монтувати  зварюванням. Зварку вести електродами Е42 ГОСТ 9467-75 з розділкою зварювальних кромок  по ГОСТ 16037-80.
Тип проекта Рабочий Кол-во листов (чертежей)
Формат AutoCAD, dwg (35)
