Одноквартирний житловий будинок з мансардою 108,63 кв.м.

907
Alyona
18 мая 2020
  • 0

Формат файлов: AutoCAD, dwg
Кол-во чертежей: 11
Категории: Чертежи проекты / На украинском. Разное
Тип проекта Робочий проект Кол-во листов (чертежей)
Формат AutoCAD, dwg
Одноквартирний житловий будинок з мансардою 108,63 кв.м.
Робочий проект

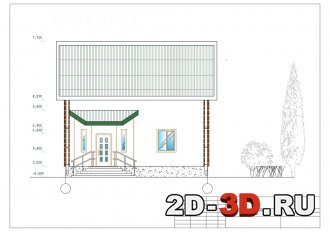

Фасад в осях А-В Фасад в осях 4-1

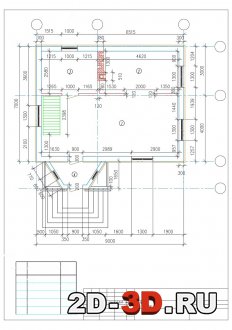

План 1го поверху

ТЕХНІКО-ЕКОНОМІЧНІ ПОКАЗНИКИ
  1. Загальна площа - 108,63 кв.м
  2. Площа забудови - 63,0 кв.
  3. Будівельний об’єм - 352.70 куб.м
  4. Кількість поверхів - 1
  5. Кількість кімнат - 3

Перелік креслень
  1. Загальні дані початок
  2. Загальні дані закінчення
  3. Будгенплан
  4. Фасади   А-В. М 1:50
  5. Фасади  1-4 . М 1:50
  6. Фасади В-А. М 1:50
  7. Фасади 4-1   М 1:50
  8. План 1-го поверху на відм. 0,000. М 1:50
  9. План мансардного поверху на відм. +3,000. М 1:100
  10. Розріз 1-1, переріз А. М 1:50

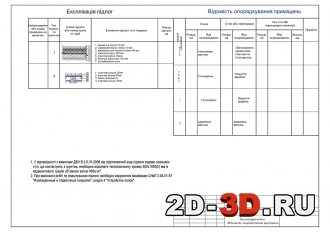

  11. Експлікація підлог. Відомість опорядкування приміщень

ЗАГАЛЬНІ  ВКАЗІВКИ
Характеристика  будівлі :
  • категорія складності І
  • ступінь  вогнестійкості       IIIб
  • клас відповідальності       СС1
Кліматична  характеристика:
  • кліматичний район -   ІІ
  • вітровий  район -   ІV
  • сніговий  район -    ІV
  • вітровий тиск - 0,55 кПа
  • снігове  навантаження - 1,4  кПа
  • нормативна  глибина  промерзання  грунту - 0,8 м
За відносну відмітку ±0.000 прийнятий рівень чистої підлоги 1 поверху. Розрахунки і проектування металевих конструкцій виконані у відповідності зі СНиП II-23-81 «Металлические конструкции» на навантаження по ДБН В.1.2-2:2006 «Навантаження і впливи». Монтаж металевих конструкцій вести відповідно до вимог СНиП 3.01.01-87 «Несущие и ограждающие конструкции».   Усі металоконструкції попередньо очистити. Зварювання - електродугове електродами Э-42 за ГОСТ 9467-85 суцільним швом по контуру примикання деталей катетом, що не перевищує мінімальну товщину елементів, що зварюються. Режим зварювання повинен відповідати СН 393-78. Захист будівельних конструкцій від корозії виконувати згідно вимог СНиП 2.03.11-85 «Защита строительных конструкций от коррозии» і СНиП 3.04.03-85 «Защита строительных конструкций и сооружений от корозии».. Усі дерев'яні конструкції і елементи захистити від гниття та вогню спеціальними розчинами (антипіренами) глибокого просочення. Будівельні матеріали, деталі і конструкції, що використовуються, повинні задовольняти вимоги ДБН 1.4-2.01-97 СРБС «Радіаційний контроль будівельних матеріалів і об'єктів будівництва»,
а також мати сертифікати, паспорти, що засвідчують їхню якість. Перелік видів робіт і конструкцій, для яких необхідне складання актів огляду схованих робіт, див. ДБН А.1.5-96, доповнення 10, розділи: 1,2,3,4,5,6,7,8,9.

ПРОТИПОЖЕЖНІ ЗАХОДИ
 Проект житлового будинку  виконаний з дотриманням норм:
  • ДБН В.1.1-7-2003 «Протипожежна безпека об'єктів будівництва»;
  • ДБН В.2.2-15-2005 «Будинки і споруди. Житлові будинки. Основні положення”;
   Двері евакуаційних виходів і двері на шляхах евакуації відкриваються в напрямку виходу людей з будинку. Всі дерев'яні балки горищного перекриття, крокви та лати покриття обробити  розчином DCA-1 (Україна, сертифікат № UA 1.016.26864-01 від 23.10.01 р.), що забезпечує І групу вогнезахисту ефективності відповідно до ГОСТ 16363.
   Відповідно до пожежно-технічної класифікації будівельних матеріалів (розділ 2 ДБН В.1.1-7-2002) утеплювач, гіпсокартонні листи, застосовані в проекті, повинні відноситися до групи негорючих матеріалів (НГ) і мати сертифікат відповідності системи УкрСЕПРО, виданий державним центром сертифікації виробів протипожежного призначення.
 Застосовувані в ході будівництва вогнезахисні розчини і покриття, протипожежні вироби (двері, люки і т.д.) повинні мати сертифікат відповідності системи УкрСЕПРО, виданий державним центром сертифікації виробів протипожежного призначення. Роботи з нанесення вогнезахисних розчинів на металеві і дерев'яні конструкції та елементи повинні виконуватися при строгому дотриманні технології нанесення розчинів, що приведені в інструкціях заводів-виробників.
  Згідно «Ліцензійних умов провадження господарської діяльності з проектування, монтажу, технічного обслуговування засобів протипожежного захисту та систем опалення, оцінки протипожежного стану об'єктів» (НАПБ Б.07.016-2001), затверджених наказом Держкомітету України з питань регуляторної політики і підприємництва і МВС України від 23.01.2001 р. №14/51, роботи протипожежного призначення повинні виконуватися спеціалізованими суб'єктами господарювання, що мають спеціальну ліцензію ГУГПО МВС України  (у даний час ГДПБ МВС України):
  • монтаж пристроїв для захисту будинків і споруджень від розрядів блискавки;
  • вогнезахисна обробка дерев'яних конструкцій і елементів;
  • захист вогнезахисними матеріалами сталевих і інших конструкцій.
ВКАЗІВКИ ПО ВИКОНАННЮ РОБІТ У ЗИМОВИЙ ЧАС
Проект розроблено для виконання робіт у літніх умовах. При виконанні робіт у зимових умовах необхідно виконувати вимоги СНиП 3.02.01-87 і СНиП 3.03.01-87. Будівельні роботи в зимовий час (при мінусових температурах) вести відповідно до вимог СНиП 3.03.01-87:
  • кладку кам'яних конструкцій виконувати на цементних розчинах не нижче марки М50 із протиморозними добавками (п.п.7.57...7.62). При приготуванні розчину з протиморозними добавками необхідно керуватися довідковим додатком 16 СНиП 3.03.01-87, що установлює витрату добавок (поташ) у залежності від середньодобової температури зовнішнього повітря в табл. 3. Кам'яна кладка в зимовий час здійснюється з використанням усіх систем перев'язок, що застосовуються у літню пору;
  • бетонні роботи - з додаванням у бетон протиморозних добавок (п.п.2.53...2.62).

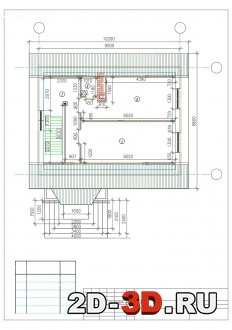

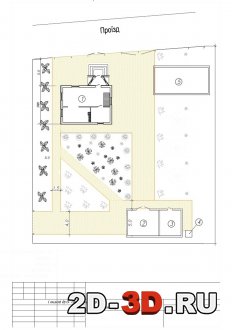

Будгенплан   План мансардного поверху


Фасад в осях 4-1  Фасад в осях В-А

Розріз 1-1
Тип проекта Робочий проект Кол-во листов (чертежей)
Формат AutoCAD, dwg
