Вал

4 604
rihhansu
22 ноября 2015
  • 0

Формат файлов: Компас, AutoCAD, Word, cdw, dwg, docx
Кол-во чертежей: 2
Категории: Чертежи проекты / На украинском. Разное
Тип проекта Учебный Кол-во листов (чертежей)
Формат Компас, AutoCAD, Word, cdw, dwg, docx 16 (2)
Вал
Курсовий проект

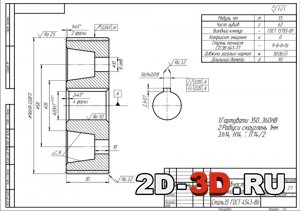

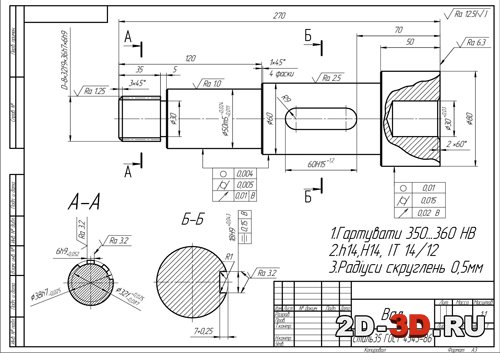

ВалЗубчасте колесо

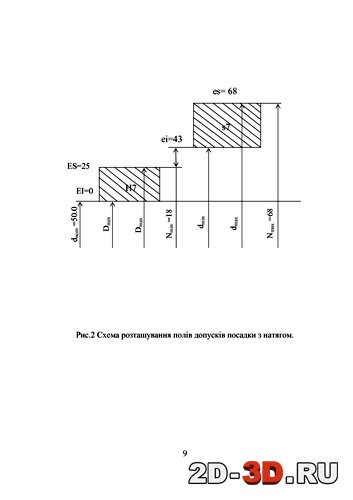

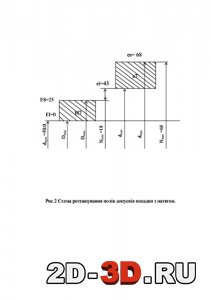

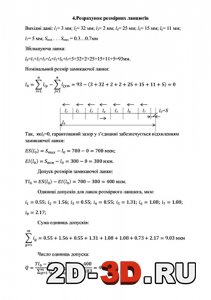

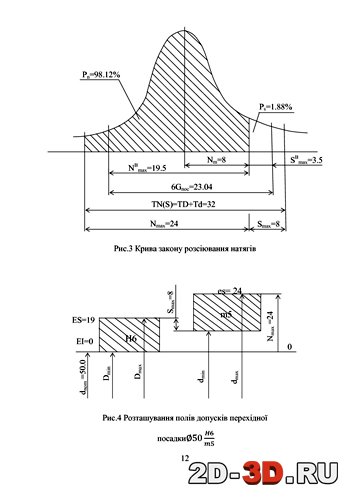

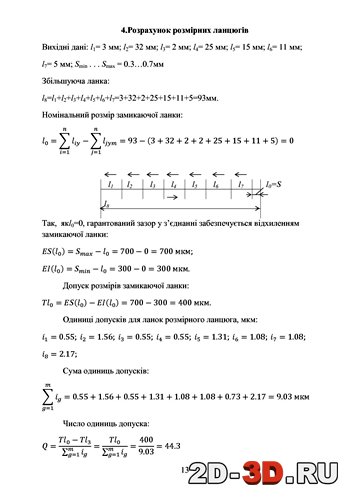

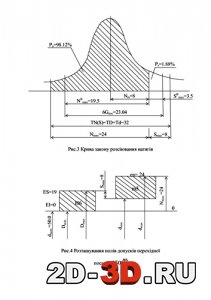

Схема розташування полів допусків посадки з натягомКрива закону розсіювання натягів і розташування полів допусків перехідноїРозрахунок розмірних ланцюгів

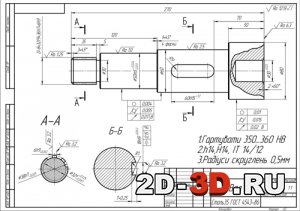

Перелік креслень: вал, зубчасте колесо.

Курсова робота по взаємозамінності, стандартизації  та технічним вимірюванням.

Вихідні дані: d=85мм – діаметр з’єднання; довжина підшипника l=70мм; частота обертів n=5100 хв-1; радіальне навантаження на підшипник Fr= 30кН; масло T-30.
Вихідні дані: d=50 мм – діаметр вала; l=50 мм – довжина посадки; F_a=1900 Н; матеріал колеса – чавун, матеріал втулки – латунь, Flr =20мкм – радіальне биття.

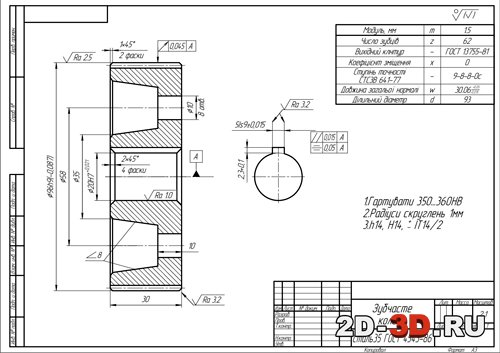

Технічні характеристики зубчастого колеса:
Модуль, мм 1.5
Число зубців 62
Вихідний клнтур ГОСТ 13755-81
Коефіцієнт зміщення 0
Ступінь точності СТС3В 641-77 9-8-8-0с
Довжина загальої нормалі 30.06 +0,05/-0,015
Ділильний діаметр 93

Зміст пояснювальної записки
Вступ
1. Розрахунок і вибір посадки з зазором
2. Розрахунок і вибір посадок з натягом
3. Розрахунок і вибір перехідної посадки
4. Розрахунок розмірних ланцюгів
5. Література
