Розрахунок і проектування червячного редуктора
Курсовий проект

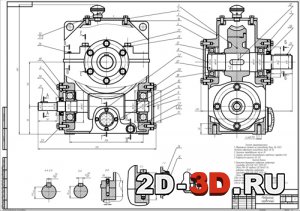

Редуктор червячный

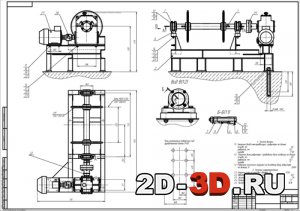

УстановкаВал

Компонувальна схема редуктораРозрахунок валів на витривалістьСхема визначення рівня масла в редукторі



Перелік креслень: редуктор червячный, установка, вал, спецификации.

У роботі необхідно розрахувати та спроектувати привід конвеєра. Привід призначений для передачі обертального моменту від електродвигуна до виконавчого механізму. Редуктором називають механізм, що складається з зубчастих або черв'ячних передач, виконаний у вигляді окремого агрегату і службовець для передачі потужності від двигуна до робочої машини.

Технічні характеристики:
1. Обертаючий момент на тихохідному валу, Нм 2022.
2. Частота обертання тихохідного вала, хв 36
3. Загальне передавальне число 39
4. Ступінь точності виготовлення черв'ячної передачі 8-В
5. Коефіцієнт корисної дії 0,8

Зміст пояснювальної записки
1. Призначення і область застосування приводу
2. Вибір електродвигуна і кінематичний розрахунок
3. Визначення потужностей і переданих моментів,що крутять валів
4. Розрахунок черв'ячної передачі
5. Попередній розрахунок діаметрів валів
6. Підбір і перевірочний розрахунок муфти
7. Попередній вибір підшипників
8. Компонувальна схема
9. Вибір і перевірочний розрахунок шпонкових з'єднань
10. Розрахунок валів по еквівалентному моменту
11. Розрахунок валів на витривалість (перевірочний розрахунок)
12. Розрахунок підшипників на довговічність
13. Вибір системи і виду мастила
14. Розрахунок основних розмірів корпусу редуктора
15. Порядок складання та регулювання редуктора
16. Призначення квалітетів точності, шорсткості поверхні, відхилень форми та взаємного розташування поверхонь
17. Тепловий розрахунок редуктора
Література
