Формат файлов: AutoCAD, Word, Adobe Reader, dwg, pdf, docx
Кол-во чертежей: 4
Категории: Чертежи проекты / На украинском. Разное
| Тип проекта |
Учебный |
Кол-во листов (чертежей) |
| Формат |
AutoCAD, Word, Adobe Reader, dwg, pdf, docx |
35 (4) |
Черв'ячний прес ЧП45х32 з рукавною головкою для переробки ПЕНТ
Курсовий проект
Перелік креслень:- Черв'ячный прес ЧП 45x32
- Черв'як
- Схема екструзiйнойi головки
- Напруження кручення відносно радіусу сердечника та швидкості обертання черв’яка
Метою проекту є підвищення продуктивності, якості виконання виробів, поліпшення їх експлуатаційних властивостей та довговічності, здійснення параметричних, теплових та розрахунків на міцність основних вузлів черв’яного пресу, а також виконання графічної частини, яка включає необхідні етапи проектування: загальний вигляд пресу, його вузлів.
В проекті були виконані параметричні розрахунки геометрії черв’яка, параметри та опір формуючої головки, продуктивність машини та необхідна потужність приводу. Також були виконані розрахунки на міцність черв’яка та корпусу. Крім того, виконані теплові розрахунки та досліджено залежність коефіцієнту потоку втрат від діаметру за допомогою ПЕОМ.
Проект містить графічну частину та «Пояснювальну записку».
Було виконано ознайомлення з загальною системою гранулювання та сутністю виготовлення плівки та детальне ознайомлення з базовою конструкцією черв’ячного преса, проведено розрахунки для подальшого проектування черв’ячної машини. Виконано графічне проектування черв’ячного пресу згідно отриманих розрахунків. Було проведено дослідження залежності коефіцієнту потоку втрат крізь зазор між корпусом та гребнями черв’яка від діаметру за допомогою мови програмування С++.
Отже, згідно отриманих розрахунків, даний агрегат є повністю працездатним.
Технічна характеристика1. Прес призначений для перерорбки ПЕНТ і використову ється для виробництв стренг
2. Номінальний діаметр черв"яка - 45 мм
3. Відношення робочо ї довжини черв"яка до його д і аметру 32
4.Максимальна продуктивність пресу ПЕНТ - 300 кг/год
5. Частота обертання червяка - 75 об/хв
6. Енергозабезпечення пресу електрозабезпечення - мережа трьохфазного току:
- напруга силово ї мережі - 380 В
- напруга ланцюг і в управління - 220 В
- частота - 50 Гц
7. Встановлена потужність головного приводу - 102 кВт
8. Габаритні розміри, не більше:
- довжина 1800 мм
- ширина 680 мм
- висота 1350 мм
9. Маса, не більше - 300 кг
10. Розміри, крім відмічених, для довідок
Зміст пояснювальної запискиВступ
1. Призначення та галузь застосування виробу який проектується
2. Опис конструкції, її основних частин та принципу дії
3. Параметричні розрахунки
3.1 Розрахунок геометрії шнеку
3.2 Визначення геометричної формиголовки
3.3 Визначення перепаду тиску в головці

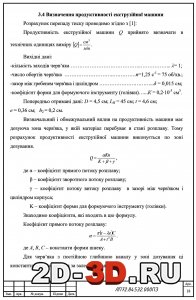

3.4 Визначення продуктивності екструзійної машини
3.5 Визначення потрібної потужності приводного двигуна
4. Розрахунки на міцність
4.1 Розрахунок черв’яка на стиск
4.2 Розрахунок черв’яка на кручення
4.3 Розрахунок черв’яка на жорсткість
4.4 Розрахунок черв’яка на витривалість
4.5 Розрахунок шліцьового з’єднання
4.6 Розрахунок матеріального циліндра, напруг від дії тиску
5. Тепловий розрахунок черв’ячного преса
5.1 Енергетичний баланс
5.2 Енергетичний баланс та тепловий розрахунок черв’ячної машини
Висновки
Література
Додатки
