Бульдозер "Беларус 2103"

3 711
Аким
3 мая 2017
  • 60

Формат файлов: Компас, AutoCAD, Word, cdw, dwg, doc
Кол-во 3D моделей: 1
Кол-во чертежей: 8
Категории: Бульдозеры / Тракторы
Тип проекта Учебный Кол-во листов (чертежей)
Формат Компас, AutoCAD, Word, cdw, dwg, doc 62 (8)

Бульдозер "Беларус 2103"

Курсовой проект

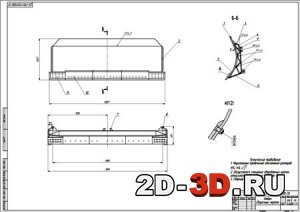

Общий вид  Кронштейн Отвал Рабочее оборудование
3d модель кронштейна

В составе чертежи и спецификации: чертеж общего вида, сборочный чертеж рабочего оборудования,  сборочный чертеж отвала; 5 рабочих чертежей деталей, чертеж 3D модели одной из детали.

В результате работы над темой проекта была разработана конструкция бульдозерного оборудования на базе трактора «Беларус» 2103-02.
Для разработки конструкции в соответствии с темой был произведен обзор патентной и технической литературы. Выполнен расчет основных параметров, на основании которых был произведен тяговый и мощностный расчет.
В разделе расчеты на прочность были рассмотрены основные расчетные положения отвала и определены нагрузки, действующие на рабочий орган, произведен расчет цапфы крепления универсальной рамы.



Содержание РПЗ:

Введение

1 Патентно-технический анализ

1.1 Назначение, область применения и классификация

1.2 Обзор научно-технической литературы

1.3 Патентный анализ

1.4 Описание принятых решений при выполнении проекта

2 Выбор и расчет основных параметров

2.1 Выбор базового шасси

2.2 Расчет отвала

2.3 Расчет параметров бульдозера

3 Тягово-мощностной расчет

4 Расчет производительности бульдозера

5 Расчеты на прочность

5.1 Выбор расчетных положений

5.2 Расчет усилий, действующих в шарнирах крепления универсальной рамы

5.3 Расчет сил, действующих на раму

5.4 Расчет рамы на прочность

7 Охрана труда

8 Метрология и стандартизация

Заключение
Список литературы

Приложение (спецификации)
