Формат файлов: .cdw Компас-3D, .docx Word
Кол-во чертежей: 3
Теги: МГСУ Курсовой проект
Категории: Чертежи проекты / ТММ
| Тип проекта |
Курсовой |
Кол-во листов (чертежей) |
| Формат |
.cdw Компас-3D, .docx Word |
35 (3) |
Проектирование и исследование механизмов вытяжного пресса
Расчеты в Word и чертежи редактируемом формате .cdw Компас-3D
Курсовой проект по ТММ. Задание №2, Вариант 6
Механизм вытяжного пресса предназначен для обработки листового металла. При выполнении курсового проекта была построена схема механизма вытяжного пресса в 12 положениях. Для каждого положения был построен план скоростей. Для 7-го и 12-го положений были построены планы ускорений. Также были построены графики изменения скоростей, мощностей, ускорений, график перемещений, график усилий. Был проведен силовой анализ механизма. Были рассчитаны и построены планетарный редуктор и зубчатое зацепление.
В проекте были выполнены расчетно-пояснительная записка в Word и чертежи в редактируемом формате .cdw Компас-3D. Все файлы легко редактируются, что позволяет использовать их в своих целях, как вариант – в качестве шаблона или примера для ваших работ.
Исходные данные:
Список чертежей:1. Проектирование и кинематический анализ механизма

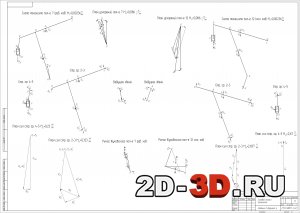

2. Силовой анализ механизма
3. Зубчатое зацепление и планетарный редуктор
Содержание расчетно-пояснительной записки:Оглавление
Введение
Исходные данные
1. Кинематический анализ рычажного механизма
2. Построение плана скоростей
3. Построение плана ускорений
4. Построение кинематических диаграмм
5. Силовой анализ механизма
6. Проектирование зубчатого механизма
7. Планетарный редуктор
8. Определение маховых масс агрегата
Заключение
Список используемой литературы:
“НАЦИОНАЛЬНЫЙ ИССЛЕДОВАТЕЛЬСКИЙ МОСКОВСКИЙ ГОСУДАРСТВЕННЫЙ СТРОИТЕЛЬНЫЙ УНИВЕРСИТЕТ”
Институт инженерно-экологического строительства и механизации
Кафедра «Механизации строительства»
МГСУ
