Сборочный чертёж подогревателя низкого давления ПН-400-26 (2 варианта)

229

Pooooon

23 апреля 2026

Формат файлов: .cdw Компас-3D, .dwg AutoCAD, .pdf
Кол-во чертежей: 2
Категории: Чертежи проекты / Теплообменники

Тип проекта	Учебный	Кол-во листов (чертежей)
Формат	.cdw Компас-3D, .dwg AutoCAD, .pdf	(2)

Сборочный чертёж подогревателя низкого давления ПН-400-26 (2 варианта)
Проект в редактируемых форматах Компас-3D, AutoCAD и PDF

Сборочные чертежи предназначены для определения конструкции подогревателя низкого давления, взаимного расположения элементов, а также для выполнения сборки, монтажа и контроля изделия. Данный комплект включает два варианта учебного сборочного чертежа подогревателя низкого давления типа ПН-400-26. Нагрев рабочей среды (воды) происходит за счёт теплообмена с паром в системах тепловых установок. Внутри проекта чертежи в редактируемых форматах .cdw Компас-3D (оригинальные чертежи), .dwg AutoCAD, и PDF. Формат чертежей: А3×2. Все файлы легко редактируются, что позволяет использовать их в своих целях, как вариант – в качестве шаблона или примера для ваших работ.

Чертежи выполнены самостоятельно в учебных целях с использованием САПР (КОМПАС/AutoCAD) на основе изучения типовых конструкций теплообменных аппаратов.
В работе представлены:
— общий вид аппарата
— основные габаритные и присоединительные размеры
— упрощённая спецификация элементов
Отличия вариантов:
— различия в компоновке элементов
— изменения в присоединительных размерах.
Чертежи не являются копией производственной документации и выполнены как учебная работа.

Список чертежей:

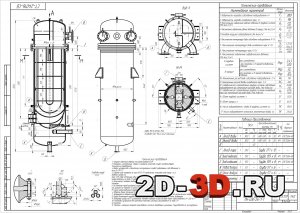

1. Подогреватель низкого давления ПН-400-26-7-1 — сборочный чертёж
2. Подогреватель низкого давления ПН-400-26-7-2 — сборочный чертёж

Скачать 1 MB:
Для скачивания материала Вам необходимо перейти в VIP группу
