Расчет трубчатого теплообменника для нагрева молока
Готовый курсовой проект с расчетами и чертежом в AutoCAD и Компас-3D

Трубчатый теплообменник

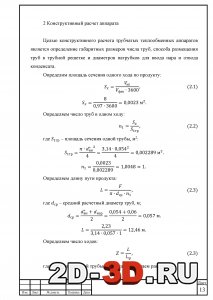

График теплообменаКонструктивный расчет аппаратаОпределение температуры теплоносителей

В данном курсовом проекте произведен расчет трубчатого теплообменника производительностью 8,0 м3/ч для нагрева молока с температуры 5 °С до температуры 42 °С, при давлении пара 1,3  атм.
Для этого в курсовом проекте выполнен тепловой, конструктивный, гидродинамический расчеты, а также поверочный расчет аппарата и корректирование конструкции.
По проверочному расчету сделан вывод, что теплообменный аппарат обеспечивает запроектированную производительность.

Исходные данные:
1. Температура продукта начальная tн = 5 0С, конечная tк = 42 0С;
2. Давление пара 1,3 атм;
3. Производительность 8,0 м3/ч;
4. Тип аппарата – горизонтальный.

Список чертежей:
1. Трубчатый теплообменник для нагрева молока.

Содержание расчетно-пояснительной записки:
Введение
Задание на проектирование
1 Тепловой расчет аппарата
1.1 Определение физических параметров продукта
1.2 Определение средней разности температур
1.3 Определение физических параметров конденсата
1.4 Определение тепловой нагрузки аппарата
1.5 Определение режима движения продукта
1.6 Расчет коэффициента теплоотдачи от пара к стенке трубы
1.7 Расчет коэффициента теплоотдачи от стенки трубы к продукту
1.8 Определение коэффициента теплопередачи
1.9 Определение поверхности теплообмена
2 Конструктивный расчет аппарата
3 Теплоизоляционный расчет
4 Гидродинамический расчет
5 Проверочный расчет аппарата и корректирование конструкции
Заключение
Список литературы

Определение тепловой нагрузкиСхема размещения труб в трубном коллектореТеплоизоляционный расчет
Тип проекта Курсовой Кол-во листов (чертежей)
Формат .dwg AutoCAD, .cdw Компас-3D, .docx Word 21 (1)
