Подогреватель высокого давления. Чертежи в компас-3D

327

mfoley

23 августа 2025

Формат файлов: .cdw Компас-3D, .docx Word
Кол-во чертежей: 4
Теги: МГТУ имени Баумана
Категории: Металлургия / Теплообменники

Тип проекта	Учебный	Кол-во листов (чертежей)
Формат	.cdw Компас-3D, .docx Word	1 (4)

Подогреватель высокого давления

Чертежи в редактируемом формате .cdw Компас-3D

Подогреватель высокого давления - это теплообменный аппарат на ТЭС, который используется для подогрева питательной воды паром из турбины. Используется в назначении повысить температуру питательной воды перед подачей в котёл, чтобы увеличить КПД станции, снизить расход топлива и уменьшить термические напряжения в котле. В проекте были выполнены чертежи подогревателя высокого давления в программе Компас-3D. Файлы легко редактируются, что позволяет использовать их в своих целях, как вариант – в качестве шаблона или примера для ваших работ.

Список чертежей:
1. Подогреватель высокого давления
2. Трубная доска
3. Водяная камера

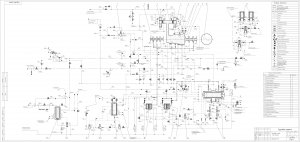

4. Тепловая схема ПТ12-2,9 / 0,6

Скачать 484 Kb:
Для скачивания материала Вам необходимо перейти в VIP группу

ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ имени Н. Э. БАУМАНА
Калужский филиал
Кафедра “Тепловые двигатели и теплофизика”
