Технология машиностроения. Проектирование и производство заготовок. Отливка для детали Стойка.

288
fill152
14 июня 2022
  • 0

Формат файлов: cdw Компас, doc Word
Кол-во чертежей: 3
Категории: Чертежи проекты / Технология машиностроения. Изготовление и восстано
Тип проекта Курсовая работа Кол-во листов (чертежей)
Формат cdw Компас, doc Word 22 (3)

Технология машиностроения. Проектирование и производство заготовок. Отливка для детали Стойка.
Чертежи и расчетно-пояснительная записка в редактируемых форматах
Курсовой проект

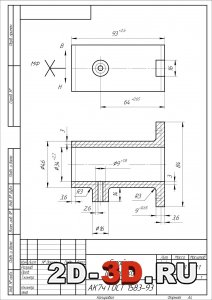

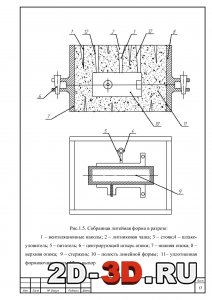

Форма в сбореОтливка стойкиЛитейная форма в разрезе
Анализ материала детали
Выбор и обоснование метода литья

Деталь «Сойка» предназначена для соединения нескольких деталей механизма между собой. В механизме деталь работает на трение и износ, а также испытывает растягивающие напряжения.
Материал детали литейный алюминиевый сплав АК7ч    ГОСТ 1583-93.
Масса детали 0,185 кг. Производство – мелкосерийное.

С точки зрения технологичности отливка «Стойка» имеет простую геометрическую форму, представляет собой деталь типа корпус с отверстиями. Данная отливка имеет плавные переходы в сопрягаемых участках, что не усложняет условие формовки, очистки, обрубки и позволяет избежать трещин и короблений. Отливка имеет равномерную толщину стенок в различных сечениях, обеспечивающих прочность конструкции и возможность заполнения формы металлом. Внутренняя полость выполняется стержнем.
На имеется центральное отверстие Ø40 мм и отверстие Ø14 мм, которые будем получать с помощью стержне1, и   два отверстия Ø5 мм. Эти отверстия литьем получить нельзя, их будем получить обработкой резанием.
Механической обработке подвергаются только торцовые поверхности и отверстие  до шероховатости Ra=1,25 мкм и отверстия до шероховатости Ra=0,63 мкм.

Список чертежей:
1. Стойка – чертеж детали
2. Стойка – чертеж отливки
3. Литейная форма в сборе

Содержание расчетно-пояснительной записки (22 страницы):
Введение
1 Исходные данные
2. Анализ чертежа детали
3. Анализ материала детали
4 Определение типа производства
5 Выбор и обоснование метода литья
6 Определение элементов отливки и проектирование ее чертежа
7 Выбор положения отливки в форме
8. Определение массы отливки
9 Проектирование и расчет литниковой системы
Список использованной литературы


Стойка (деталь)Определение элементов отливки и проектирование ее чертежаПроектирование и расчет литниковой системы

В работе для детали «Стойка» обоснован выбор способ получения заготовки, рассчитаны припуски, допуски напуски на размеры отливки, назначены радиусы скруглений, литейные уклоны. Для этого определены класс размерной точности отливки, степень коробления, степень точности поверхности. Рассчитаны размеры исходной заготовки и оценены материальные затраты.
Тип проекта Курсовая работа Кол-во листов (чертежей)
Формат cdw Компас, doc Word 22 (3)
