Пресс-форма предназначена для получения детали - детское пластиковое ведро 5л.

1 731
loisa
1 апреля 2022
  • 0

Формат файлов: P_X, Parasolid, m.3d, a3d, Компас-3D, pdf
Кол-во 3D моделей: 56
Кол-во чертежей: 28
Теги: Пресс-форма
Категории: Инструмент / Технология машиностроения. Изготовление и восстано / STEP (STP) / КОМПАС-3D
Тип проекта Рабочий Кол-во листов (чертежей)
Формат P_X, Parasolid, m.3d, a3d, Компас-3D, pdf 28
3d модель пресс-формы для получения детского пластикового пластикового ведра, сборка + 3d детали в формате X_T
3d сборка пресс-формы для получения детского пластикового пластикового ведра и 3d детали в Компас-3D в формате m.3d, a3d
Чертежи на пресс-форму c деталировкой в формате PDF

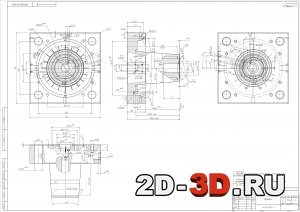

3d модель пресс-формы для изготовления детского ведра ведерка и чертежи со спецификацией Чертёж пуансона

Пресс форма для детского ведра Разрез 3d модели пресс-формы для изготовления ведерки игрушки


Одноместная пресс-форма на ведро 5 л.
Извлечение – грибковый толкатель с охлаждением.
Удаление вакуума – воздушные клапаны.
Извлечение поднутрений – пневмоцилиндры.
3d- модель пресс-формы в том числе в нейтральном формате.
Сборочный чертеж, спецификация, деталировка.

Список 3d моделей: Hex Nut 5927_gost(Гайка M24-6H ГОСТ 5927-70), KT R13_MS58(Brass), SC GOST 11738_gost(Винт M5-6gx50.88 ГОСТ 11738-84), SC GOST 11738_gost(Винт M6-6gx16.88 ГОСТ 11738-84), SC GOST 11738_gost(Винт M8-6gx16.88 ГОСТ 11738-84), SC GOST 11738_gost(Винт M8-6gx20.88 ГОСТ 11738-84), SC GOST 11738_gost(Винт M10-6gx50.88 ГОСТ 11738-84), SC GOST 11738_gost(Винт M16-6gx45.88 ГОСТ 11738-84), SC GOST 11738_gost(Винт M16-6gx90.88 ГОСТ 11738-84), Sp Bolt 4751_gost(Рым-болт M20 ГОСТ 4751-73), Stift 3128n_gost(Штифт 5x12 ГОСТ 3128-70), Stift 12207n_gost(Штифт 2.6x16 ГОСТ 12207-79), Stift 12207n_gost(Штифт 2.6x20 ГОСТ 12207-79), Stift 12207n_gost(Штифт 2.10x30 ГОСТ 12207-79), Stift 12207n_gost(Штифт 2.10x50 ГОСТ 12207-79), Stift 12207n_gost(Штифт 2.16x45 ГОСТ 12207-79), SXE-30116155_1_7131(По умолчанию), TPE-30116_1_7131(По умолчанию), Washer 11371n_gost(Шайба A.24 ГОСТ 11371-78), Воздушный клапан  KHV.12, ИР0606-1043.000 Пресс-форма на ведро 5л, ИР0606-1043.001 Плита крепления подвижная, ИР0606-1043.002 Пуансон, ИР0606-1043.003 Кольцо, ИР0606-1043.004 Матрица, матрица, плита крепления, втулка, толкатель, вставка литниковая, фланец, ножка, шайба, трубка, гайка, шток, переходник, плитка, перегородка, планка, пробка, знак, знак 2, переходник, прокладка, упор, опора, втулка, втулка, Кольцо 096-102-36 ГОСТ 9833-73 ГОСТ 18829-73, Кольцо 150-160-58 ГОСТ 9833-73 ГОСТ 18829-73, Кольцо 195-205-58 ГОСТ 9833-73 ГОСТ 18829-73, Кольцо 240-260-58 ГОСТ 9833-73 ГОСТ 18829-73, Пневмоцилиндр 31 М 2 A 040 A 015, Пружина ST10931, Фитинг S6510 10-1_4.

Список чертежей:
Пресс-форма на ведро 5л со спецификацией, плита крепления подвижкая, пуансон, кольцо, матрица, плита крепления, втулка, толкатель, вставка литниковая, фланец, ножка, шайба, трубка, гайка, шток, переходник, плитка, перегородка, планка, пробка, знак, знак 2, переходник, прокладка, упор, опора, втулка, втулка.


3в модель готовая 3d модели в составе сборки

Подвижная плита крепления Кольцо

Спецификация 2 лист на пресс-форму Фланец чертёж Ножка чертеж

Шток



Тип проекта Рабочий Кол-во листов (чертежей)
Формат P_X, Parasolid, m.3d, a3d, Компас-3D, pdf 28
