Разработка литьевой формы для производства деталей из полимерного материала типа «крышка»

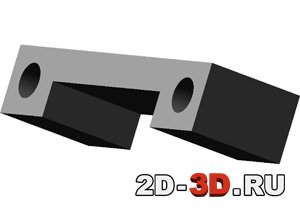

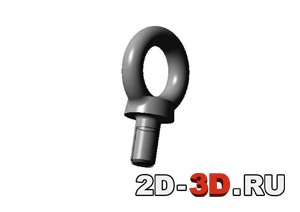

Список 3D-моделей: винт, втулки, стойка, шайба, литформа, хвостовик, фланцы, рым-болт, пробка, ниппели, контртолкатели, колонки.
Содержание пояснительной записки
Введение
1 Разработка конструкции отливки
1.1 Назначение изделия
1.2 Выбор материала
1.3 Анализ технологичности детали
2 Назначение технологических режимов литья
2.1 Температура литья
2.2 Время цикла
2.3 Время охлаждения
2.4 Давление литья
2.5 Температура формы

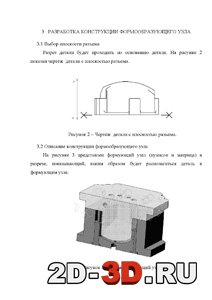

3 Разработка конструкции формообразующего узла
3.1 Выбор плоскости разъема

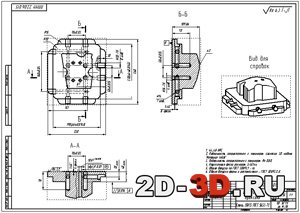

3.2 Описание конструкции формообразующего узла
3.3 Выбор материалов для формообразующего узла

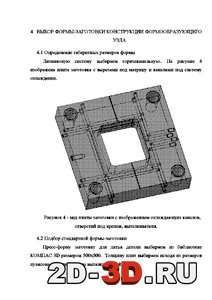

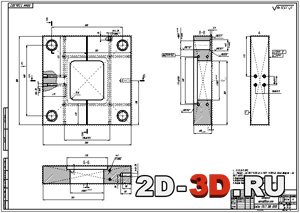

4 Выбор формы-заготовки конструкции формообразующего узла
4.1 Определение габаритных размеров формы
4.2 Подбор стандартной формы-заготовки
5 Подбор термопласт автомата
5.1 Расчет параметров

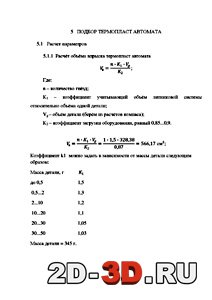

5.1.1 Расчёт объёма впрыска термопласт автомата
5.1.2 Расчёт производительности термопласт автомата
5.1.3 Расчёт усилия запирания термопласт автомата
5.1.4 Расчёт диаметра охлаждающего канала
5.1.5 Расчёт вентиляционного канала
5.1.6 Расчет на прочность формообразующих деталей форм

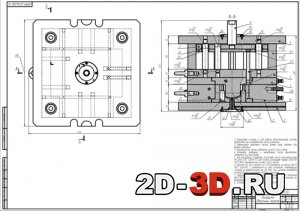

6 Описание конструкции литьевой формы
6.1 Литниковая система
6.2 Охлаждающая система
6.3 Выталкивающая система
6.4 Цикл работы литьевой формы
Заключение
Список использованных источников
