Возведение 9-этажного крупнопанельного жилого здания
Курсовой проект

Тех. карта. Календарный план

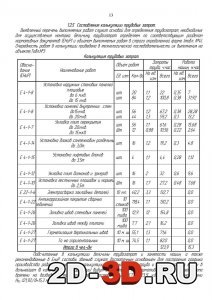

Составление калькуляции трудовых затрат  Ведомость объёмов и затрат труда  Выбор крана

Крупнопанельное 9-ти этажное здание имеет размеры в плане  103,4х12 м. Высота этажа-3.0 м. В перечень работ технологической карты (ТК) входят: монтаж сборных элементов (наружные и внутренние стеновые панели, лифтовые и санитарно-технические блоки, плиты перекрытия и балконные плиты), сварка закладных деталей и заливка швов.

Все работы выполняют в две смены. Работы ведутся бригадой из 11 человек, в состав которой входят: монтажники, бетонщики, такелажники, сварщик и машинист крана.

Монтаж элементов ведётся по захваткам, за одну захватку принято две секции здания, размером 51,7х12 м. Монтажный кран марки  КБ-405.1

Список чертежей курсового проекта
  1. Тех. карта. Календарный план
Оценка эффективности календарного планирования
  1. Общая трудоёмкость работ (Q) – 10360,26 ч .дн.
  2. Продолжительность строительства фактическая (Т) – 8,0 мес
  3. В том числе подготовительный период – 1 мес.
  4. Максимальное число рабочих (N) – 117 чел.
  5. Среднее число рабочих (Nср) Nср  = Q/Т= 10360,26/171=61 чел.
  6. Коэффициент неравномерности движения рабочих (Кнр) Кнр=N/Nср =117/61=1,92
Технико-экономические показатели
  1. Продолжительность строительства норматив 9 мес, в т.ч. подготовительный период 1 мес.
  2. Фактическая продолжительность
  3. Общие трудозатраты 10360,26
  4. Максимальное количество рабочих 117 чел., среднее 61 чел.
  5. Коэффициент неравномерности движения 1,92
Технико-экономические показатели по тех. карте
  1. Объем работ Затраты труда : всего 123,9 чел.дн.
  2. Машиноемкость : всего  15,3 м-см
  3. Выработка на одного рабочего в смену  9,55 тн/ч-дн
  4. Производительность машин 77,3
  5. Продолжительность монтажа 8
 Содержание
1.Технологическая карта
1.1.Область применения карты
1.2.Технологическая схема выполнения строительного процесса
1.2.1.Основные параметры и характеристики здания и монтируемых элементов
1.2.2.Предъявление требований к крану
1.2.3.Выбор крана
1.2.4.Технологические характеристики выполняемых работ
1.2.5.Составление калькуляции трудовых затрат
1.2.6.Проектирование плана производства работ
1.2.7.Расчет ТЭП
2.Проектирование календарного плана производства работ
2.1 Описание проектирования календарного графика
2.2 Ведомость объёмов и затрат труда
2.3 Оценка эффективности календарного планирования
4.Список литературы

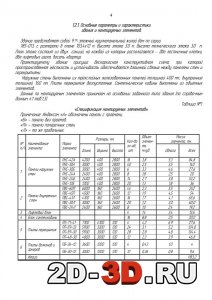

Допуски и отклонения Основные параметры и характеристики Расчёт технико-экономических показателей

График производства работ


Тип проекта Курсовой проект Кол-во листов (чертежей)
Формат Компас-3D, cdw, word, doc, pdf 24 (1)
