Проектирование транспортной развязки
Чертежи от КП

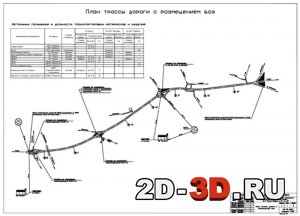

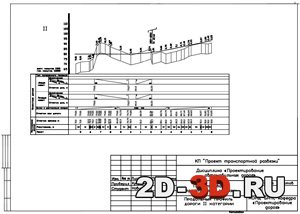

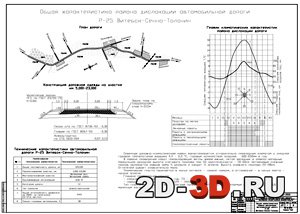

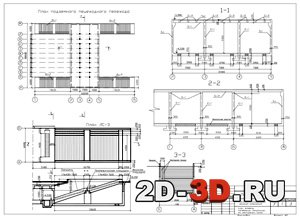

Список чертежей: план трассы транспортной развязки, продольный профиль дороги ii категории, продольный профиль дороги IV категории, продольный профиль ЛПО, продольный профиль ППО1 и ППО2, продольный профиль ППО3 и ППО4, поперечный профиль дорог II и IV категории, разбивочный чертеж ППО1 и ЛПО1, объемно-планировочные решения сооружения тоннеля, расчет монолитного ж/б перекрытия тоннеля, схема расположения стеновых блоков тоннеля, маркировочная машина Шмель-11А, общая характеристика района дислокации автомобильной дороги Р-25 Витебск-Сенно-Толочин, анализ транспортно-эксплуатационного состояния участка дороги Р-25 Витебск-Сенно-Толочин км 5,000-23,000, технология и организация производства работ при приготовлении минерального материала подобранного состава на установке "Rowson", технологическая схема производства работ по устройству защитного слоя из холодной литой асфальтобетонной смеси укладчиком HD-10, технологическая схема производства работ при ямочном ремонте асфальтобетонного покрытия, технологическая схема  по устройству горизонтальной дорожной разметки, удлинение существующей ж.-б. трубы  диаметром 1,50 м, технологический процесс АБЗ, генеральный план АБЗ, план трассы дороги с размещением баз, основные разметочные материалы, календарный график организации строительства, проектирование состава асфальтобетона, технико-экономические показатели, график распределения земляных масс, технологическая схема устройства конструктивных слоев дорожной одежды.

Северный дорожно-климатический район характеризуется относительно прохладным климатом с средней годовой температурой воздуха 4,4 - 6,5 °С, годовым количеством осадков   600-650мм в год.
В районе проведения работ преобладающие ветры зимой южные, летом западные и северо-западные. Наибольшая декадная высота снегового покрова при 5% обеспеченности - 50-60см. Устойчивый снежный покров образуется каждую зиму 5 декабря и сходит 11 апреля. Высота снежного покрова 22-28см. Оттепелей бывает сравнительно мало.
Промерзание грунта начинается в конце октября - начале ноября, а оттаивание - в конце марта - начале апреля.
Глубина промерзания грунта:
- средняя из максимальных за год: 73 - 79см;
- наибольшая из максимальных: 129 - 142см.
Тип грунта: моренный суглинок; легкий пылеватый суглинок, подстилаемый на глубине 0,5 - 0,6 м моренным суглинком. ).

1. Календарный срок строительства Т=9 мес
2. Полная сметная стоимость 13521807,894 тыс.рублей
3. Стоимость строительно-монтажных работ 11102077,497 тыс. рублей
4. Подготовительный период 1,15 месяца
5. Продолжительность строительства узла номер 1 21,8 месяца
6. Продолжительность строительства узла номер 2 14,7 месяца
7. Продолжительность строительства узла номер 3 14,8 месяца
8. Максимальная численность работающих 88 человек
9. Затраты труда на выполнение строительно-монтажных работ 37016 чел-дн

Основные технико-экономические показатели
Наименованиние работЕд. изм.Количество
1Категория дороги   I б
2Ширина земляного полотна  м28,5
3Ширина проезжей части  м2х7,5
4Строительная длинна  км8,62
5Тип покрытия  асфальтобетон
6Объем оплачиваемых земляных работ  м329154
7Примыкания  шт6
8Транспортные развязки в двух уровнях  шт4
9Автобусные остановки (по основной дороге)  шт2
10Автопавильоны  шт7
11Пешеходные дорожки (по основной дороге)  м323
12Искусственные сооружения:
 путепроводы существующие (ремонт)шт5
 трубы существующие:
  труба E1,5м (ремонт)шт1
  труба 2E1,5м (ремонт)шт1
  труба отв. 2,0х2,5м (ремонт)шт1
  труба E1,2м (ремонт)шт6
  труба E1,5м (удлинение)шт1
  труба 2E1,5м (удлинение)шт1
13Травмобезопасные сигнальные столбики  шт354
14Металлическое барьерное ограждение одностороннее  м9860
15металлическое барьерное ограждение двухстороннее  м2718
16Противоослепляющий экран  м2318
17Дорожные знаки:
 щитки шт298
 стойки шт230
18Разметка:
 горизонтальная м26971
 вертикальная м2133
19Потребность в основных строительных материалах:
 металл т458
 цемент т264
 лесоматериал м32,4
 битум т4134
 битумная мастика т30
 битумная эмульсия т238
 асфальтобетон т73178
20Продолжительность строительства  мес.9
