Проектирование коробки скоростей для станка мод. 262
 Курсовой проект

Коробка скоростей для станка мод. 262 чертежи и расчеты

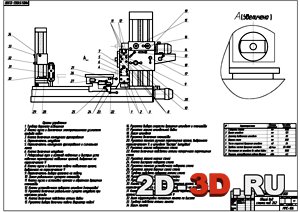

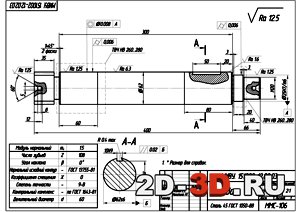

Чертеж станка модели 262Вал

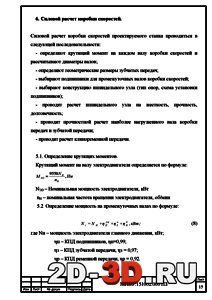

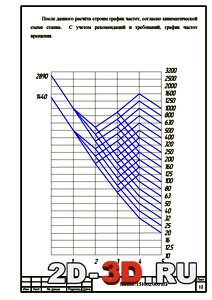

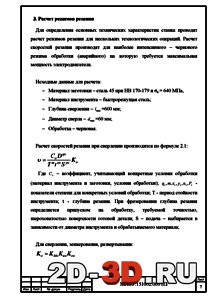

График частот вращенияРасчет коробки скоростейРасчет режимов резания




Станок предназначен для сверления, растачивания, зенкерования и развертывания точных и взаимосвязанных отверстий, подрезания торцов радиальным суппортом, фрезерования плоскостей и нарезания резьб расточным шпинделем в условиях индивидуального и серийного производства.

Список чертежей: общий вид станка, автоматическая коробка скоростей станка мод.262, вал.

В работе не хватает спецификации к чертежу коробки скоростей.

Содержание.
1. Введение
2. Описание принципа работы станка
3. Расчет режимов резания
4. Кинематический расчёт
5. Выбор электродвигателя
6. Силовой расчёт коробки скоростей
7. Расчёт шпиндельного узла на  прочность
8. Подбор электромагнитных муфт
9. Расчет смазки станка
10. Список используемой литературы
 Приложения.

Техническая характеристика станка:
Диаметр расточного шпинделя 85мм.
Размеры рабочей поверхности стола 800-1000 мм.
Наибольший вес обрабатываемой детали 2000 кг.
Расстояние от оси шпинделя до поверхности стола: наименьшее 45мм, наибольшее 800 мм.
Число скоростей вращения шпинделя – 18
Пределы чисел оборотов шпинделя 20-1000 в минуту
Число скоростей вращения планшайбы - 14
Пределы чисел оборотов шпинделя 10-200 минуту
Количество величин подач рабочих органов 18
Мощность главного электродвигателя 6.5/7 кВт
Число метрических резьб 16
Пределы шагов метрических резьб 1-10 мм
Число дюймовых резьб 14
Пределы чисел ниток на 1 дюйм 4-20

 Чертежи выполнены в Компасе и AutoCAD.
