Коробка скоростей сверлильного станка

2 917
Max
13 марта 2018
  • 100

Формат файлов: Компас-3D, Word, cdw, doc
Кол-во чертежей: 2
Теги: Сверлильные
Категории: Редукторы и приводы, детали машин / Станки
Тип проекта Учебный Кол-во листов (чертежей)
Формат Компас-3D, Word, cdw, doc 33 (2)
Курсовой проект
Проектирование коробки скоростей сверлильного станка

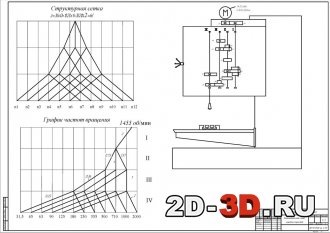

кинематическая схема станка со структурной сеткой  коробка скоростей сверлильного станка

Определение диаметров валов Разработка кинематической схемы Расчет


Список чертежей: коробка скоростей, кинематическая схема станка со структурной сеткой.


Цель курсового проекта это описание работы станка, коробки скоростей и его кинематической схемы с сеткой.


Мощность главного привода:  N= 6 кВт;

Минимальное число оборотов шпинделя: nmin=30 мин-1;

Максимальное число оборотов шпинделя: nmax=2000 мин-1;

Класс точности: Н- нормальной


Содержание расчетно-пояснительной записки:

Введение

1. Служебные назначения станка

2. Выбор станка аналога

3. Кинематические расчеты

4. Режимы резания

5. Разработка кинематической схемы

6. Определение числа зубьев

7. Силовой расчет

8. Выбор смазки

Список литературы


Сверлильные станки предназначены для сверления глухих и сквозных отверстий, рассверливания, зенкерования, развертывания, растачивания и нарезания резьбы. Основными формообразующими движениями при сверлильных операциях являются главное движения (вращательное)  ? и движение подачи  s шпинделя станка. Кинематические цепи, осуществляющие эти движения, Имеют самостоятельные органы настройки iv  и is , посредством которых устанавливается необходимая  частота вращения инструмента и его подача.

  Сверлильные станки подразделяются на вертикально-сверлильные настольные и напольные, радиально-сверлильные, для глубокого сверления, центровальные и многошпиндельные. Настольные станки строят для сверления отверстий в стальных деталях (?B= 500?600 МПа) наибольшего условного диаметра 3;6; 12 и 16 мм, вертикально-сверлильные и радиально-сверлильные станки-для сверления отверстий диаметром 18;25;35; 50 и 75 мм. Вылет радиально-сверлильных станков составляет 1300-2000 мм.

Тип проекта Учебный Кол-во листов (чертежей)
Формат Компас-3D, Word, cdw, doc 33 (2)
