Агрегатно-фрезерный станок Диплом

9 232
Max
13 сентября 2010
  • 100

Формат файлов: cdw - Компас, dwg - AutoCAD, doc - Word
Кол-во чертежей: 12
Теги: Дипломная работа Фрезерный
Категории: Чертежи проекты / Станки
Тип проекта Учебный Кол-во листов (чертежей)
Формат cdw - Компас, dwg - AutoCAD, doc - Word 120 (12)

Дипломный проект

 Проектирование агрегатно-фрезерного станка для обработки вилки карданной 2126-3422247-01 автомобиля иж 2126



Головка фрезернаяПриспособление зажимное
Схема электрическаяТех. карта
ВведениеПриложениеРасчет подшипников качения


В графической части проекта представлены следующие чертежи

  1. Чертёж общего вида агрегатно-фрезерного станка с ограждением;
  2. Узлы и разрезы станка

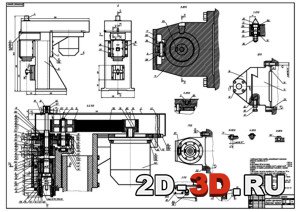

  3. Головка фрезерная сборочный чертёж;

  4. Развертка фрезерной головки;

  5. Наладка сборочный чертеж;

  6. Кинематическая схема станка;

  7. Пневмосхема и схема смазки;

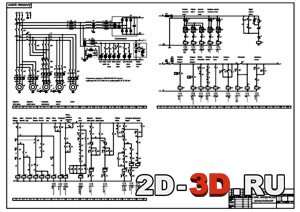

  8. Электрическая принципиальная схема станка;

  9. Стол силовой электромеханический;

  10. Технико-экономические показатели проекта;

  11. Ограждение;

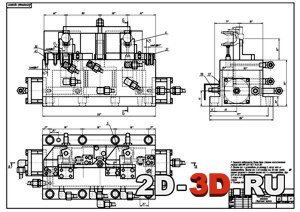

  12. Приспособление зажимное.

     Содержание расчетно-пояснительной записки
    Аннотация
    Техническое задание

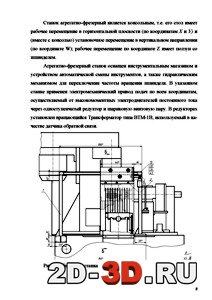

    Введение
    Общий раздел
    1.1 Принцип работы станка и его составных частей. Устройство станка.
    1.2 Обзор аналогов агрегатных станков , выпускаемых ДОАО «Ижмашстанко»
    1.3 Отчет о патентном поиске
    1.4 Обзор используемой литературы
    2. Конструкторская часть
    2.1 Определение мощности электродвигателя
    2.2 Кинематический расчет привода главного движения фрезерной головки
    2.3 Расчет клиноременной передачи
    2.4 Расчет зубчатой передачи
    2.5 Расчет валов на прочность

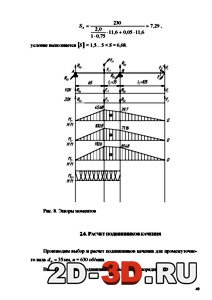

    2.6 Расчет подшипников качения
    3.Технологическая часть
    3.1. Расчет режимов резания
    3.2.Расчет технических норм времени
    4.Организационно-экономическая часть
    4.1. Расчет капитальных вложений
    4.2. Расчет технологической себестоимости
    4.3. Расчет приведенных затрат
    4.4. Расчет годовой экономической эффективности
    5. Охрана труда
    5.1. Требования безопасности, предъявляемые к оборудованию
    5.2. Вибрации, их влияние, нормирование вибрации, защита от вибраций
    5.3. Заключение
    6. Вывод по дипломному проекту
    Литература
    Приложения

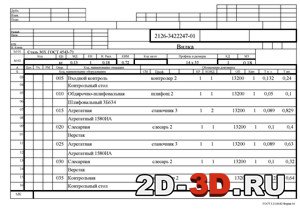

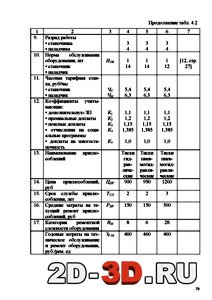

    Приложение 1. Технологический процесс на картах
     Приложение 2. Спецификация на: 2.1. Головка фрезерная, 2.2. Перечень элементов электрооборудования.




Чертежи в формате Компас и Автокад (AutoCad).


Дипломный проект студента очного обучения специальности 120200 на тему  «Спроектировать агрегатно-фрезерный станок для обработки вилки карданной 2126-3422247-01 автомобиля ИЖ-2126».
    Проект содержит 12 листов формата А1, 120 листов пояснительной записки и технологический процесс на операции.
    Проект посвящен созданию агрегатно-фрезерного станка для обработки вилки карданной 2126-3422247-01 автомобиля ИЖ-2126
    За счет применения нового оборудования повышается производительность и в связи с этим разрабатывается фрезерная головка.
    Применено приспособление на две детали с автоматическим зажимом и  разжимом, работающее от пневмосистемы станка.
    Выполнены все необходимые расчеты, предусмотренные методическими указаниями по выполнению дипломного проекта.
    В графической части проекта представлены:
▪ развертка фрезерной головки;
▪ наладка;
▪ кинематическая схема станка;
▪ пневмосхема и схема смазки;
▪ электрическая схема станка;
▪ стол силовой электромеханический;
▪ приспособление зажимное;
▪ общий вид станка с ограждением;

Тип проекта Учебный Кол-во листов (чертежей)
Формат cdw - Компас, dwg - AutoCAD, doc - Word 120 (12)
