Формат файлов: .SLDDRW .SLDPRT SolidWorks, PDF
Кол-во 3D моделей: 1
Кол-во чертежей: 1
Теги: Токарный
Категории: Станки / 3d модели Solidworks
| Тип проекта |
|
Кол-во листов (чертежей) |
| Формат |
.SLDDRW .SLDPRT SolidWorks, PDF |
(1) |
Салазки поперечные тяжелого токарного станка 1А670
Проект с 3D моделью в редактируемом формате SolidWorks, и чертежом в PDF

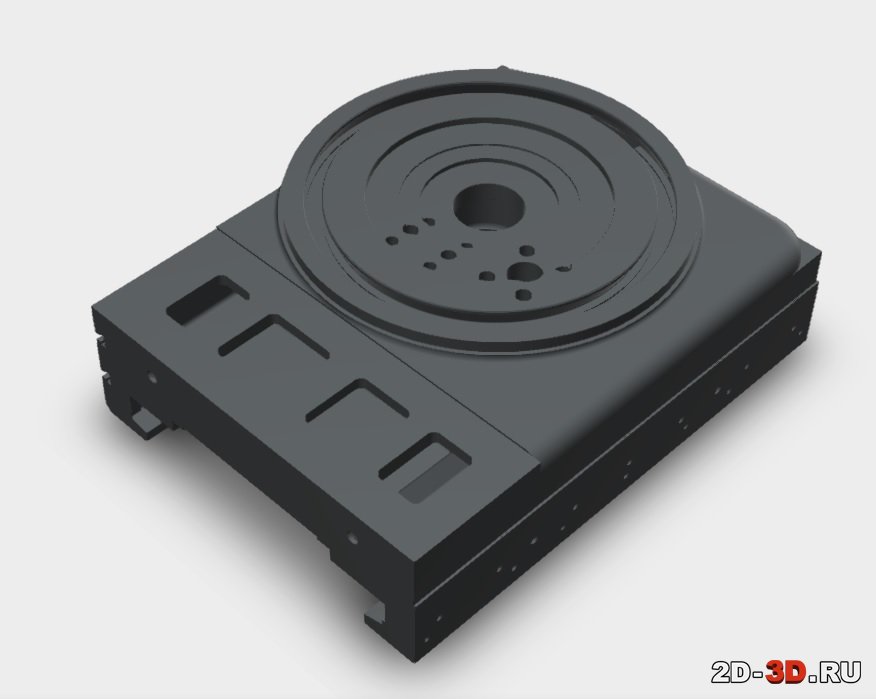

Салазки поперечные тяжелого токарного станка 1А670, применяются в суппорте станка и имеют направляющие скольжения. Изготавливаются методом - литья из серого чугуна СЧ 30. В проекте были выполнены 3D модель в редактируемом формате SolidWorks, и чертеж в PDF. Файлы в проекте легко редактируются, что позволяет использовать их в своих целях, как вариант – в качестве шаблона или примера для ваших работ.

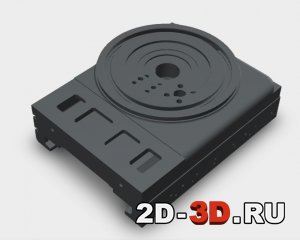

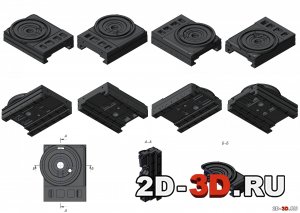

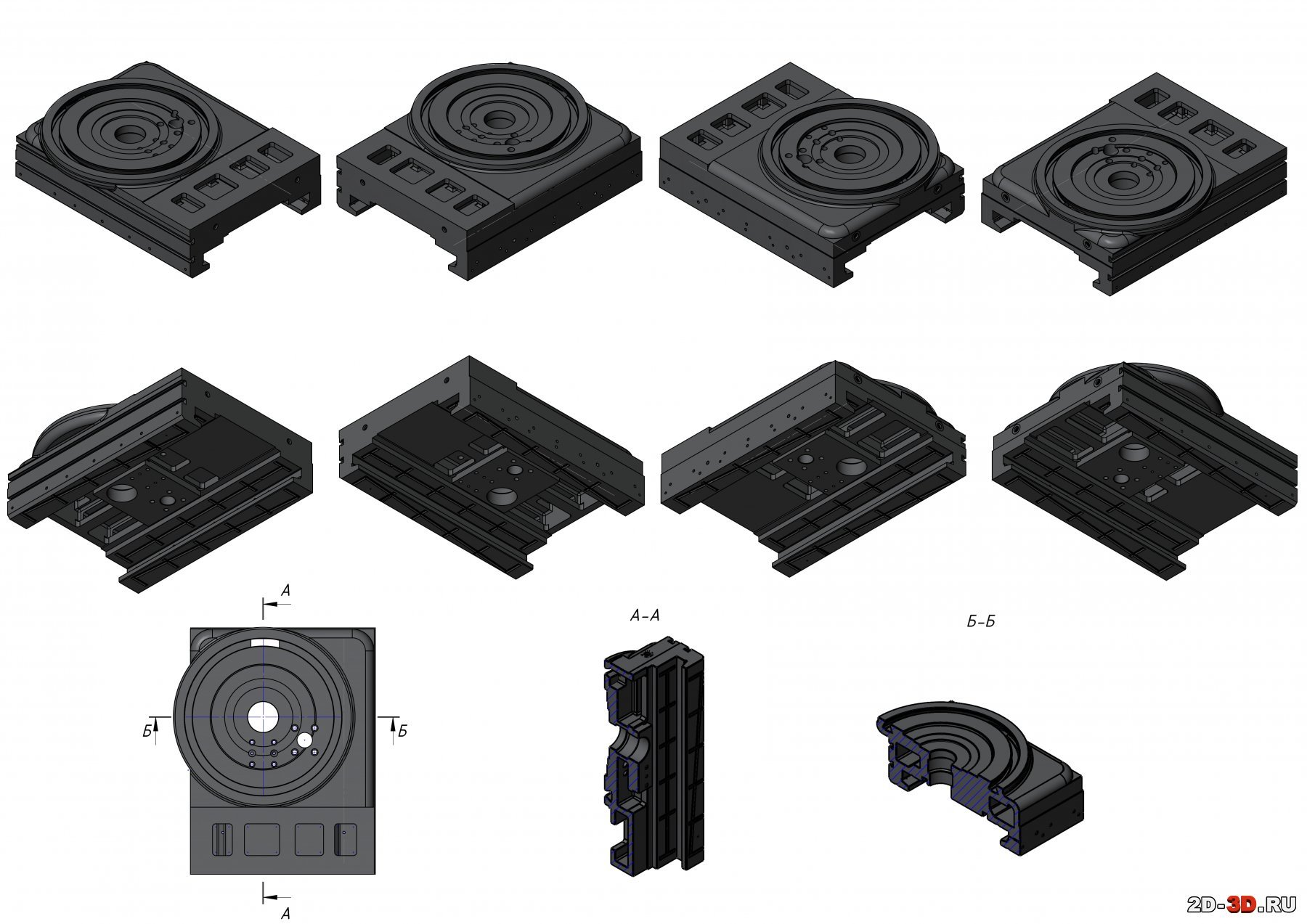

Список 3D моделей:1. Салазки поперечные – сборочная 3D модель

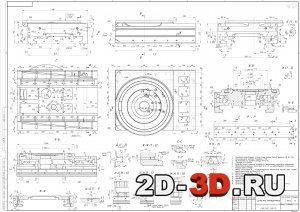

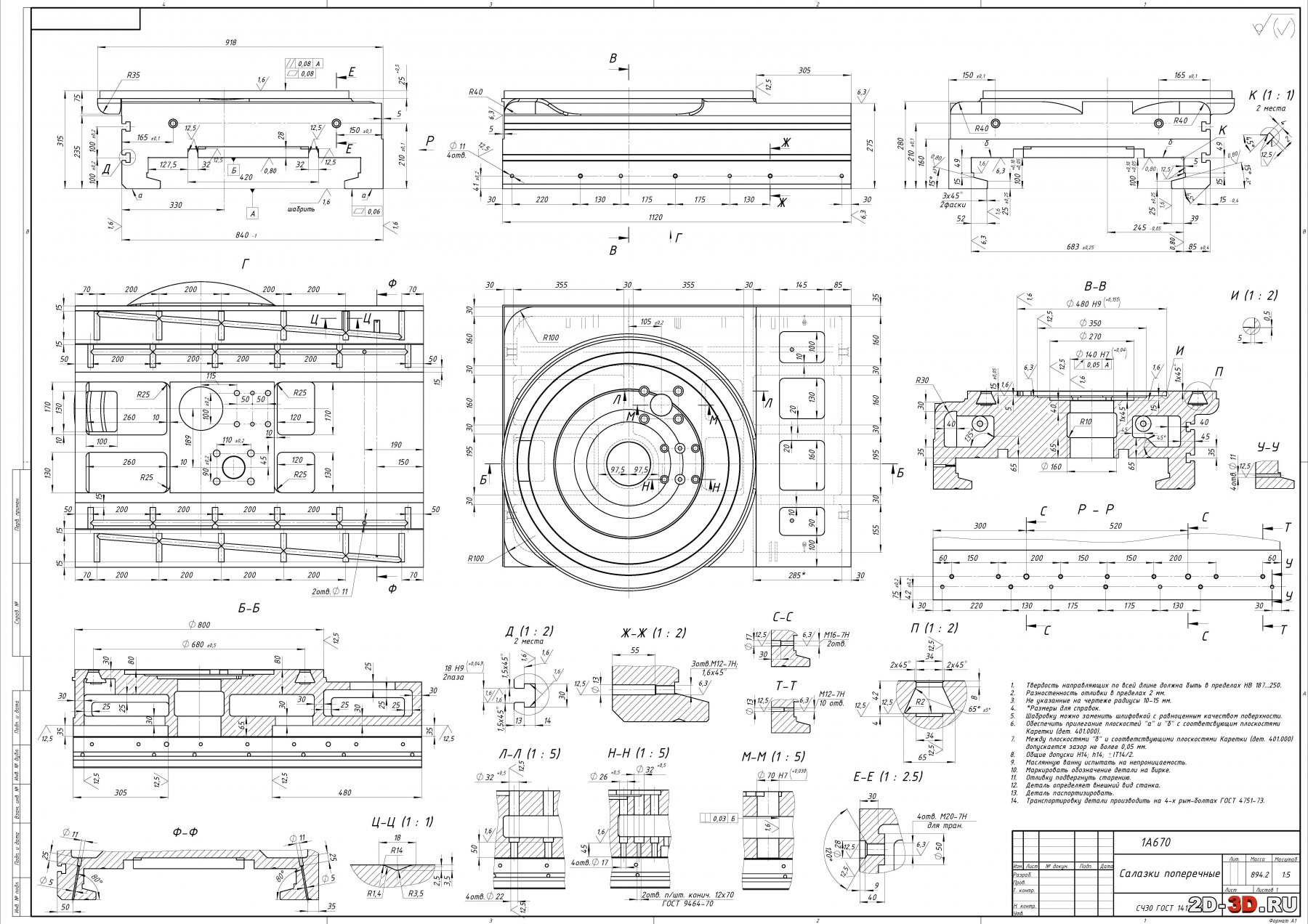

Список чертежей:1. Салазки поперечные (Чертежный вид, Разрез Б-Б, Местный вид Д (1 : 2), Разрез Е-Е, Разрез Ж-Ж, Разрез В-В, Местный вид И (1 : 2), Местный вид К (1 : 1), Разрез Л-Л, Разрез М-М, Разрез Н-Н, Местный вид П (1 : 2), Разрез С-С, Разрез С-С, Разрез Т-Т, Разрез У-У, Разрез Ф-Ф, Разрез Ц-Ц)
