КАМАЗ с боковым отвалом для уборки снега

3 260
Max
26 июня 2020
  • 0

Формат файлов: AutoCAD, dwg, pdf
Кол-во чертежей: 5
Теги: КАМАЗ Уборочная техника
Категории: Чертежи проекты / Снегоуборочная техника
Тип проекта Учебные чертежи Кол-во листов (чертежей)
Формат AutoCAD, dwg, pdf

КАМАЗ с боковым отвалом

Машина для зимнего содержания дорог на базе КАМАЗ 52215

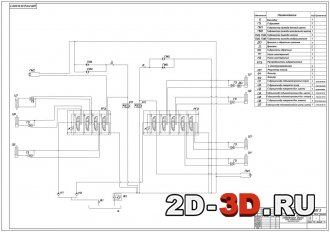

Чертёж КАМАЗ с боковым отвалом  Гидравлическая схема машины

Список чертежей формата А1 в Автокад и пдф:

  1. Чертеж общего вида

  2. Схема гидравлическая принципиальная

  3. Отвал боковой масштаб 1:5 (не хватает спецификации)

  4. Оборудование плужное боковое сборочный чертёж (не хватает спецификации)

  5. Схема работы снегоочистителей


Техническая характеристика

1. Мощность двигателя 154,4 кВт

2. Максимальная рабочая скорость 5,5 м/с

3. Максимальная транспортная скорость 22 м/с

4. Ширина снегоочистки, м:

- без бокового отвала 2,85

- с боковым отвалом 4

5. Ширина подметания, м:

- без боковой щетки 2,8

- с боковой щеткой 4

6. Диаметр центральной щетки 550 мм

7. Диаметр боковой щетки 550 мм

8. Вместимость цистерны 10 м3

9. Производительность 80000 м2/ч

10. Масса машины 12500 кг

11. Шасси автомобильное КамАЗ - 53215



  Отвал боковой для уборки снега  Плужное оборудование боковое

Схема работы
Тип проекта Учебные чертежи Кол-во листов (чертежей)
Формат AutoCAD, dwg, pdf
