Снегоочистители, сборник

22 529
Max
20 декабря 2012
  • 100

Формат файлов: AutoCAD, dwg
Теги: КАМАЗ ЗИЛ Урал Уборочная техника
Категории: Автомобили, грузовики, уборочная техника / Снегоуборочная техника
Тип проекта Учебный Кол-во листов (чертежей)
Формат AutoCAD, dwg

Сборник чертежей снегоочистителей

Машины для очистки дорог от снега

Щеточное оборудование Снегоочиститель Бычок
Гидросхема аэродромного снегоочистителя Плуг Бычка
Скоростной отвал Распределитель реагентов


Всего чертежей - 20.



КамАЗ с боковым отвалом.

Список чертежей: общий вид, схема работы, схема гидравлическая принципиальная, боковой отвал, оборудование плужное боковое.

1. Мощность двигателя 154,4 кВт

2. Максимальная рабочая скорость 5,5 м/с

3. Максимальная транспортная скорость 22 м/с

4. Ширина снегоочистки: без бокового отвала 2,85 м., с боковым отвалом 4 м.

5. Ширина подметания: без боковой щетки 2,8 м, с боковой щеткой 4 м.

6. Диаметр центральной щетки 550 мм

7. Диаметр боковой щетки 550 мм

8. Вместимость цистерны 10 м3

9. Производительность 80000 м2/ч

10. Масса машины 12500 кг



Распределитель технологических реагентов

Общий вид распределителя, гидросхема, скоростной отвал, конвейер.

Тип двухдисковый

Угол наклона диска к горизонту0...30 град

Ширина посыпки до 15 м

Масса 1200 кг.



Комбинированный плужно-счеточный снегоочиститель «Бычок»

Общий вид, плуг (отвал), щеточное оборудование, обзор патентных решений.

Техническая характеристика:

Базовое шасси: ЗИЛ-432722

Колесная формула: 4х4

База 3340 мм

Длина 5400 мм

Двигатель Д-245.12-90 ММЗ

Масса снаряженного шасси автомобиля 4450 кг

Допустимая полная масса автомобиля 8460 кг



Снегоочиститель шнекороторный на базе Урал

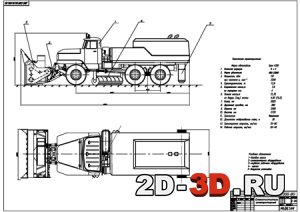

Общий вид снегоочистителя, подвеска рабочего оборудования, рабочее оборудование, элементы рабочего оборудования, щеточное оборудование.

Техническая характеристика:

Марка автомобиля Урал 4320

Колесная формула 6х4

Марка двигателя ЯМЗ-238М2

Мощность 191 кВт

Грузоподъемность 13,9 т

Снаряженная масса 7,6 т

Полная масса 21,3 т

Колея 2025 мм

Дорожный просвет 280 мм

Дальность отбрасывания снега 30 м

Транспортная скорость 70-90 км/час

Рабочая скорость 20-40 км/час



Чертежи машин для зимнего содержания дорог выполнены в AutoCAD, dwg формат.

Тип проекта Учебный Кол-во листов (чертежей)
Формат AutoCAD, dwg
