Бульдозер Т-130. Диплом.

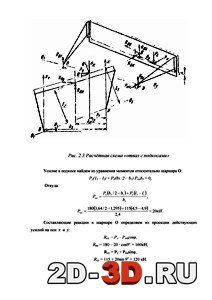

Рабочее оборудование бульдозераРасчет распределения напряжения

Проект бульдозера Т-130 с разработкой рабочего оборудования для уборки снега в труднодоступных местах



Пояснительная записка на 127 листах, 8 чертежей со спецификациями и доклад.



В зимний период времени при расчистке дорог, особенно проселочных,  требуется повышенная проходимость транспортных средств. Применяемые бульдозеры и автогрейдеры в силу специфики применяемого отвального оборудования перемещают снег к обочинам дороги, уменьшая ширину проезжей части и, как следствие, уменьшая пропускную способность дороги. Результатом этого являются заторы и повышенная  аварийность.
В связи с этим, целью работы является разработка сменного навесного оборудования на базе трактора Т-130 для уборки свежевыпавшего и слежавшегося снега. В соответствие с целью работы в задачи исследования входит:

1)    Разработка и расчет элементов роторного снегоочистителя;

2)    Обеспечение безопасности при эксплуатации рабочего оборудования;

3)    Обоснование экономической эффективности проекта.

В конструкторской части были произведены разработка и расчет роторного снегоочистителя, была определена техническая производительность роторного снегоочистителя и рассчитана рама трактора Т-130.

В системе автоматизированного проектирования АПМ WINMACHINE был

произведен прочностной расчет рамы трактора Т-130. Были определены нагрузки на узлы; эквивалентные напряжения в раме трактора; графически показаны распределение напряжений по поперечному сечению оси и  карта напряжений.
Была произведена разработка схемы автоматической стабилизации угла наклона роторного снегоочистителя.  Эта система позволяет роторному снегоочистителю сохранять постоянным угол горизонтального наклона.
Гидравлическая схема трактора претерпела некоторые изменения. В нее был включен дополнительный гидравлический двигатель, который приводит в движение ротор очистителя.
В разделе “Охрана труда” были рассмотрены важные аспекты относительно безопасности при работе с тракторами, просчитан безопасный уровень шума, описаны правила безопасности при техническом обслуживании и ремонте тракторов; приняты меры по уменьшению пожароопасности.
При работе над дипломом была доказана экономическая целесообразность применения роторного снегоочистителя на базе трактора Т-130. Была рассчитана себестоимость изделия, затраты на основные и комплектующие материалы, заработная плата рабочих и выведены единовременные затраты, текущие издержки и рассчитана прибыль от реализации.

Были получены следующие данные:

1) Мощность двигателя – 134,6 кВт;
Скорость подъема роторного снегоочистителя – 0,2 м/с;
Средняя скорость перемещения: транспортная – 12,5 км/ч, рабочая – 0,5 м/с,

Масса машины – 19,200 т, масса оборудования – 395кг.
2) Таким образом, мощность, затрачиваемая на шнекороторный снего­очиститель:
N=16кВт
3) Техническая производительность (т/ч) роторного снегоочистителя:

В данной работе спроектирован  роторный снегоочиститель на базе трактора Т – 130 со следующими техническими параметрами: мощность двигателя 134,6 кВт, производительность роторного снегоочистителя 450т/ч.
С точки зрения производственной безопасности спроектированный трактор удовлетворяет санитарно-техническим нормам по шумоизоляции, освещенности и обзорности рабочей площадки, запыленности внутри кабины оператора, а также трактор оборудован отопительной и охладительной системами.
Все выше перечисленные факторы положительно влияют на состояние оператора, что способствует увеличению производительности, улучшению качества работ, а также меньшей утомляемости оператора.
Экономическое обоснование выявило перспективность производства роторного снегоочистителя на базе трактора Т – 130. Спроектированная машина по ряду технических показателей превосходит существующие аналоги.
