Модернизация рабочего оборудования самоходного скрепера МоАЗ-6014, с принудительной загрузкой для расширения его технологических возможностей

270
Ваня Матеевич
Вчера, 22:52
  • 0

Формат файлов: dwg, AutoCAD, doc, Word, pdf
Кол-во чертежей: 14
Теги: БелГУТ Дипломный проект
Категории: Чертежи проекты / Скреперы
Тип проекта Учебный Кол-во листов (чертежей)
Формат dwg, AutoCAD, doc, Word, pdf 88 (14)
Модернизация рабочего оборудования самоходного скрепера с принудительной
загрузкой для расширения его технологических возможностей
Дипломный проект с чертежами в редактируемых форматах

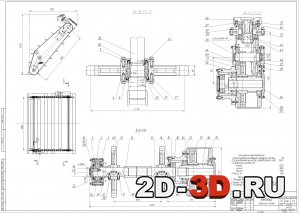

Общий вид скрепераЭлеватор сборочный чертеж
СтаканРабочее оборудование
КрышкаКолесо зубчатое

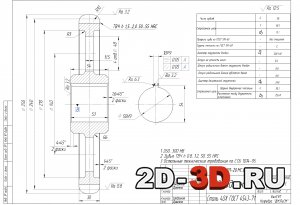

ЗвездочкаГидравлическая схема

В данном дипломном проекте разработана модификация скрепера МоАЗ-6014, на который был установлен элеватор, с поднимающимися поддерживающими звёздочками, седельносцепное устройство выполненное и установленное на раме тягача со смещением относительно его колесной оси и модернизированный механизм задней стенки ковша.
Цель дипломного проектирования состоит в модернизации рабочего оборудования самоходного скрепера с принудительной загрузкой элеватором.
Для достижения поставленной цели были проведены:
1) Проработка патентной и научно-технической литературы;
2) Рассчитаны основные параметры базовой и модернизированной модели;
3) Рассчитаны технико-экономические показатели;
4) Разработаны ресурсосберегающие мероприятия по эксплуатации скрепера.

Технические характеристики скрепера:
1) Производительность, м. куб/ч: 33, 25
2) Вместимость ковша, м. куб
геометрическая: 5
номинальная: 7
3) Полная масса автоскрепера, m: 26,6
4) Номинальная грузоподъемность, m: 16
5) Глубина резания, мм: 280
6) Толщина слоя отсыпки, мм: 450
7) Мощность двигателя, кВт: 162
8) Скорость автоскрепера, км/ч
транспортная: 44
рабочая: 5,5
9) Габаритные размеры, мм
длина: 11215
ширина: 3245
высота: 3500
10) Масса: 22000.

Список чертежей в формате dwg AutoCAD:
1) Скрепер с элеваторной загрузкой, чертеж общего вида;
2) Патентная проработка;
3) Элеватор, сборочный чертеж;
4) Технологическая карта;
5) Рабочее оборудование, сборочный чертеж;
6) Скрепер с механизированной загрузкой, схема гидравлическая принципиальная;
7) Вал - шестерня;
8) Колесо зубчатое;
9) Крышка;
10) Стакан;
11) Вал;
12) Звездочка;
13) Крышка 2;
14) Крышка 3.

Оглавление расчетно-пояснительной записки:
ВВЕДЕНИЕ
1. НАЗНАЧЕНИЕ, ОБЛАСТЬ ПРИМЕНЕНИЯ, КЛАССИФИКАЦИЯ
СКРЕПЕРОВ
2. АНАЛИЗ ПАТЕНТНОЙ И НАУЧНО-ТЕХНИЧЕСКОЙ ЛИТЕРАТУРЫ
ОПИСАНИЕ ПРИНЦИПИАЛЬНОЙ СХЕМЫ МАШИНЫ
    2.1 Анализ научно-технической литературы
    2.2 Патентный обзор
    2.3 Описание принципиальной схемы машины
3. РАСЧЕТ ОСНОВНЫХ ПАРАМЕТРОВ МАШИНЫ
    3.1 Выбор основных параметров скрепера
    3.2 Расчёт производительности самоходного скрепера скрепера
    3.3 Тяговый расчёт самоходного скрепера
    3.4 Расчёт баланса мощности самоходного скрепера
4. РАСЧЁТ МОДЕРНЕЗИРОВАННОГО ОБОРУДОВАНИЯ
    4.1 Расчёт модернизированного элеватора
    4.1.1 Расчёт привода модернизированного элеватора
    4.1.2 Расчёт ведущего вала элеватора
    4.1.3 Расчёт возвратно-упругой пружины
    4.2 Расчёт модернизированного ковша скрепера
    4.2.1 Расчёт полного сопротивления модернизированного скрепера и мощности компрессора
    4.2.2 Проверка мощности двигателя
5. РАСЧЁТ ГИДРОСИСТЕМЫ УПРАВЛЕНИЯ РАБОЧИМИ ОРГАНАМИ
САМОХОДНОГО СКРЕПЕРА
   5.1 Расчёт гидроцилиндров перемещения разгрузочной щели скрепера
   5.2 Расчёт гидроцилиндра подъёма ковша скрепера
   5.3 Расчёт гидроцилиндров задней стенки ковша скрепера
   5.4 Расчёт гидросистемы скрепера
6. РАЗРАБОТКА ТЕХНОЛОГИЧЕСКОЙ КАРТЫ НА ТЕХНИЧЕСКОЕ
ОБСЛУЖИВАНИЕ МАШИНЫ
   6.1 Общие сведения
   6.2 Разработка технологической карты скрепера на первое техническое обслуживание самоходного скрепера
7. МЕРОПРИЯТИЯ ПО РЕСУРСОСБЕРЕЖЕНИЮ
8. ТЕХНИКО-ЭКОНОМИЧЕСКАЯ ЭФФЕКТИВНОСТЬ РАЗРАБОТАННОЙ
МАШИНЫ
8.1 Расчёт стоимости модернизированного скрепера
    8.2 Расчёт стоимости машино-смены базового скрепера
    8.3 Расчёт стоимости машино-смены модернизированного  скрепера
9. ОХРАНА ТРУДА И ТЕХНИКА БЕЗОПАСНОСТИ
    9.1 Анализ условий труда оператора
    9.2 Вредные вещества
    9.3 Влияния шума и вибраций
    9.3.1 Защита оператора от шума
    9.4 Эргономические требования к рабочему месту
    9.5Освещения
    9.6 Техника безопасности при эксплуатации
    9.7 Противопожарная безопасность
ЗАКЛЮЧЕНИЕ
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ


Гидросистема скрепераСборочный чертеж элеватораЧертеж общего вида

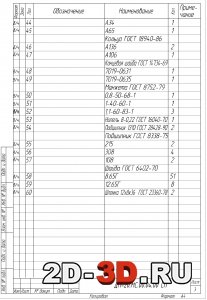

Документация элеватораДокументация скрепераДокументация 3
Документация 4

Тягач этого скрепера оснащён энергонасыщенным дизельным двигателем, двухдисковым сцеплением с пневматическим усилением, механической и дополнительной коробками передач. Его ведущий мост оснащён рессорной под-веской с гидравлическим амортизатором, что способствует развитию высоких, для техники данного типа, транспортных скоростей скрепера (до 44-х км/ч по паспорту). Двигаясь по насыпи, самоходный скрепер крупными массивными колёсами уплотняет отсыпанные слои грунта, что устраняет необходимость в при-влечении специальных машин для уплотнения грунта. Безопасность работы водителя самоходного скрепера МоАЗ-6014 гарантируется двухконтурной тормозной системой, которая исключает возможность выхода из строя всех колёс-ных тормозов одновременно, а также аварийным тормозом и защитным каркасом над кабиной управления.
Специализацией самоходного скрепера МоАЗ-6014 является дорожное строительство. Именно в этой сфере его использование является наиболее рентабельным и целесообразным. МоАЗ-6014 способен качественно и без значительных временных затрат выполнить весь комплекс земляных работ по расчистке площадок, подготовке основания дорожного полотна и равномерной укладке песочно-щебёночной подушки асфальтового покрытия. Самоходный скрепер демонстрирует более низкую энергоёмкость транспортировки грунта, в сравнении со схемой «экскаватор-погрузчик плюс самосвал». Применение техники данного класса даёт ощутимое сокращение времени выполнения нулевых циклов при возведении не только дорог, но и прочих объектов, требующих значительных перемещений грунта: плотин, мостов, водохранилищ и т.д.

УЧРЕЖДЕНИЕ ОБРАЗОВАНИЯ
БЕЛОРУССКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ ТРАНСПОРТА
БелГУТ
Тип проекта Учебный Кол-во листов (чертежей)
Формат dwg, AutoCAD, doc, Word, pdf 88 (14)
