Скрепер на базі тягача МАЗ-529

4 644
rihhansu
2 июля 2014
  • 0

Формат файлов: Компас-3D, AutoCAD, cdw, dwg
Кол-во чертежей: 22
Категории: Скреперы / На украинском. Строительная и автомобильная техник
Тип проекта Учебный Кол-во листов (чертежей)
Формат Компас-3D, AutoCAD, cdw, dwg 83 (22)
Скрепер на базі тягача МАЗ-529
Дипломний проект

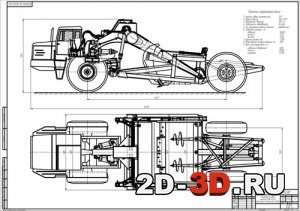

Перелік креслень: скрепер на базі тягача МАЗ-529 (креслення загального виду), ківш скрепера з шнеками інтенсифікуючої дії (складальне креслення), елементи ковша, стенка задняя, схема гідравлічна принципова модернізованого скрепера, шнек (збірне креслення), патентний пошук, скреперне обладнання активної дії (креслення загального вид), графік продуктивності скрепера, втулка, кронштейн, кришка підшипника, наконечник, малий виток шнека, великий виток шнека, муфта, графік продуктивності скрепера, патентні дослідження, спецификации.

Ця обставина є причиною досить великого їхнього поширення. У зв'язку з тим, що скрепери є масовими машинами, питання їх продуктивності особливо актуальне. Одним зі способів підвищення продуктивності скрепера є підвищення ємкості ковша. Але на скреперах з великою ємністю ковша завантаження ґрунту під дією тиску стружки, що зрізується, не забезпечує заповнення ковша по всьом обсягу. Для повного завантаження ковша і зменшення опору копанню застосовують спеціальні завантажувальні пристрої (завантажувальні шнеки, скребковий конвеєр і ін.).
Головним завданням даного дипломного проекту є вдосконалювання конструкції скрепера з метою збільшення продуктивності. Це завдання вирішується установкою в ківш скрепера завантажувальних шнеків.

Технічна характеристика
1. Ємкість ковша геометрична 9м3;
2. Марка тягача МАЗ-529
3. Потужність двигуна 204 л.с.
4. Потужність гідродвигуна 56 кВт
5. Тип керування робочим органом гідравлічний
6. Габаритні розміри, мм:
- довжина 10400
- ширина 3415
- висота 3305
7. Ширина різання, мм 2700
8. Максимальна глибина різання, мм  300
9. Маса конструктивна, кг:
- робочого обладнання 1300
- тягача 15000
- скрепера 17700

Технічна характеристика ковша
1. Ємкість ковша геометрична 9м3;
2. Тип керування робочим органом гідравлічний
3. Габаритні розміри, мм:
- довжина 6500
- ширина 3105
- висота 2095
4. Ширина різання, мм 2700
5. Максимальна глибина різання, мм  300
6. Частота обертання шнеків, об/хв 64
7. Потужність гідроприводів шнеків,кВт 56

Зміст пояснювальної записки
Вступ
1 Огляд та аналіз існуючих технічних рішень скреперного обладнання
1.1 Напрями удосконалення скреперних робочих органів
1.2 Організація і проведення патентного пошуку по темі
1.3 Аналіз технічних рішень скреперного обладнання
1.4 Опис конструктивної схеми і принципу дії скрепера інтенсифікуючої дії
2 Розрахунок основних параметрів проектованого скрепера
2.1 Вихідні дані
2.2 Основні параметри самохідного скрепера
2.3 Тяговий розрахунок самохідного скрепера
2.4 Розрахунок продуктивності скрепера
2.5 Підбір штовхача для самохідного скрепера
2.6 Розрахунок параметрів шнекового інтенсифікатора
2.7 Розрахунок шнеку
2.8 Визначення розрахункових навантажень
3 Розрахунок гідравлічної системи робочого обладнання
3.1 Визначення подачі рідини та частоти обертання валу гідромотора
3.2 Визначення діаметрів трубопроводів
3.2.1 Розрахунок параметрів труби для всмоктування
3.2.2 Розрахунок параметрів труби для зливання
3.2.3 Розрахунок параметрів для напірної труби
3.2.4 Розрахунок втрат тиску в частині гідросистеми робочого обладнання
4  Міцнісні розрахунки деталей та з’єднань
4.1 Вихідні данні
4.2 Розрахунок шліцьового з’єднання приводу валу та шестерні
4.3 Розрахунок навантажень на бокові стінки ковша та днище ковша
4.4 Розрахунок валу шнека
4.5 Розрахунок шнека на міцність
5 Охорона праці та безпека в надзвичайних ситуаціях
5.1 Аналіз умов праці оператора
5.2 Шкідливі речовини
5.3 Вплив шуму та вібрації
5.4 Ергономічні вимоги до робочого місця
5.5 Освітлення
5.6 Техніка безпеки при експлуатації
5.7 Протипожежна безпека
6 Техніко-економічний розрахунок
6.1 Вихідні данні
6.2 Розрахунок капітальних витрат
6.3 Розрахунок ТЕП проекту
Література
