Повышение эффективности работы скреперов

7 950
Max
12 марта 2012
  • 100

Категории: Чертежи проекты / Скреперы

Дипломный проект

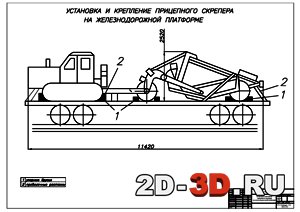

Технологические схемы работы скреперовКрепление прицепного скрепера на железнодорожной платформе

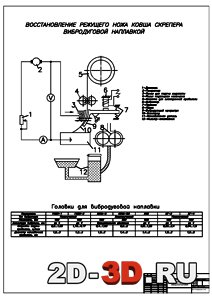

Активные рабочие органы скреперовВосстановление режущего ножа ковша

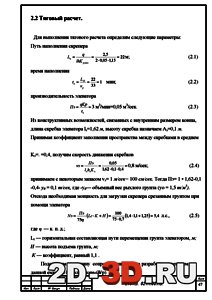

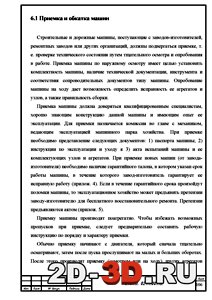

Влияние газового воздействия на копание грунтов скреперомТяговый расчет скрепераПриемка и обкатка машин




Список чертежей: основные параметры скреперов, виды скреперов по способу загрузки, прицепной и самоходный скрепер, землеройно-транспортные машины активного действия, активные рабочие органы скреперов, газодинамическое воздействие на грунт скрепером в скреперном ковше, технологические схемы работы скреперов, схемы работы скрепера с бульдозером-толкачем, восстановление режущего ножа  ковша скрепера вибродуговой наплавкой, установка и крепление  прицепного скрепера на железнодорожной платформе.



Цель работы – повышение эффективности работы скреперов с использованием пневмоинтенсификации наполнения скреперного ковша и автоматизации управления скрепером.

Для достижения этой цели, решены следующие задачи:

1. Рассмотрены общие сведения о скреперах.

2. Выполнена расчетная часть, включающая тяговый расчет, выбор цепной передачи и гидроцилиндров.

3. Разработана конструкторская часть, где рассмотрены два способа газового воздействия на грунт: газодинамическое воздействие, создающее воздушную подушку для поступающего в ковш грунта пневмоинтенсификатор в виде оболочки, наполняемой газом, которые позволяют переместить грунт к задней стенки ковша.

4. Предложен способ автоматизации управления скрепером.

5. Выполнена технологическая часть, в которой рассмотрены различные способы использования скреперов для земляных работ.

6. Рассмотрены основные положения технического обслуживания скреперов, а также способы востановления режущей кромки ковша.

7. Изложены основные положения эксплуатации  жизнедеятельности при эксплуатации скрепера.

8. Рассмотрена экономическая эффективность использования скреперов с активным рабочем органом.

Решение этих задач позволяет повысить эффективность работы скреперов при проведении земляных работ
