Скрепер прицепной 2

8 151

Max

9 апреля 2011

Категории: Чертежи проекты / Скреперы

Тип проекта		Кол-во листов (чертежей)
Формат

Курсовой проект
по дисциплине «Машины для земляных работ»
Скрепер прицепной
2803 КП МЗР 00.00.00

Скачать:
Для скачивания материала Вам необходимо перейти в VIP группу

Данный курсовой проект содержит расчетную и графическую часть. Расчетная часть выполнена на 21 листе формата А4 и несет в себе расчет основных параметров скрепера прицепного (тяговый расчет, расчет на прочность, расчет гидропривода).

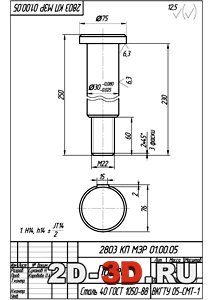

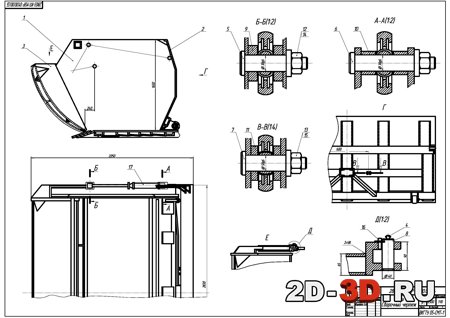

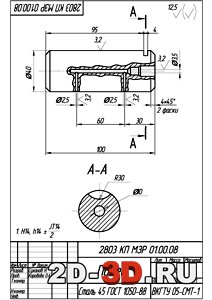

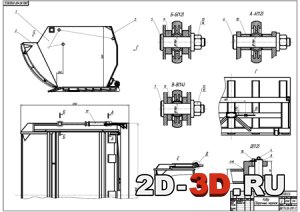

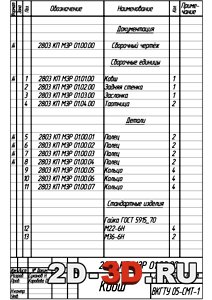

Графическая часть содержит: сборочный чертеж скрепера прицепного и спецификацию, сборочный чертеж ковша и спецификацию, деталировку рабочего оборудования на четырех листах формата А4.

Емкость ковша скрепера – 7 м³, ширина ножа ковша – 2620 мм, глубина резания – 320 мм.

СОДЕРЖАНИЕ
Исходные данные
Введение

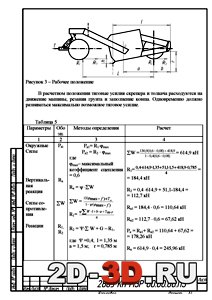

1. Тяговый расчет

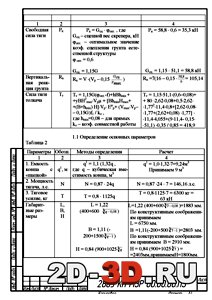

1.1 Определение основных параметров

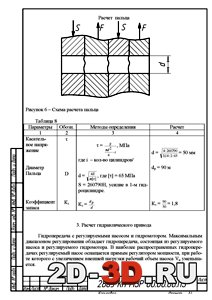

2. Расчет на прочность
3.Расчет гидравлического привода
3.1 Выбор насоса
3.2 Выбор гидроцилиндров
3.3 Расчет емкости гидробака
3.4 Тепловой расчет
Список литературы

Чертежи выполнены в Компасе и AutoCAD
