Скрепер прицепной v 4,5 м

4 528
rihhansu
8 мая 2014
  • 0

Формат файлов: Компас-3D, AutoCAD, cdw, dwg
Кол-во чертежей: 3
Категории: Чертежи проекты / Скреперы
Скрепер прицепной
Курсовой проект

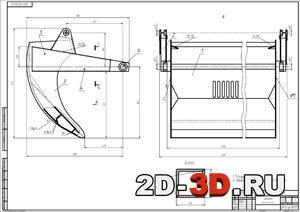

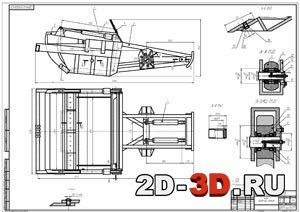

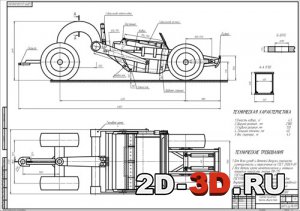

Список чертежей: чертеж общего вида, ковш (сборочный чертеж), заслонка (сборочный чертеж).

Особое место при механизации земляных работ занимают скреперы. Несмотря на быстрое развитие новых методов разработки грунтов и специализированных машин, механический способ резания, копания и перемещения в ближайшем будущем останется наиболее эффективным в большинстве эксплуатационных условий, что объясняется относительно простой конструкцией скреперов, широкой сферой и универсальностью применения, а также высокой производительностью.
Задачей данного курсового проекта является углубление знаний по расчёту конструкции, технологического процесса землеройных машин на примере  прицепного скрепера.
Расчет скрепера показал, что он может работать в грунтах высшей категории. Из расчёта видно, что для трактора заданного класса и заданных условий работы возможно применение скрепера с большей вместимостью ковша и большей грузоподъёмности.

Были произведены расчеты основных параметров скрепера:
Масса скрепера, т 4,5
Объем ковша, м3  4,5
Максимальная скорость снаряженного скрепера, км/ч 9,3
Максимальная мощность двигателя, кВт 96,2
Дорожный просвет под ножами скрепера, м 0,36
Максимальная толщина слоя отсыпки, м 0,4
Ширина резания, м 2,18

Содержание пояснительной записки
1. Введение
2. Обзор литературных и патентных источников
3. Тенденции развития
4. Обзор патентных источников
5. Результаты анализа литературных источников и выбор прототипа и его обоснование
6. Выбор прототипа
7. Расчет основных параметров скрепера
8. Физико-механические характеристики разрабатываемых
грунтов
9. Тяговый расчет скрепера

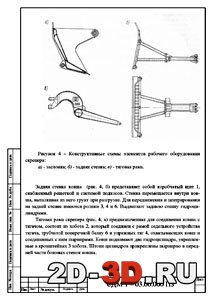

10. Определение основных геометрических параметров рабочего оборудования
10.1 Системы управления и исполнительные механизмы
10.2 Трансмиссия
10.3 Разработка гидромеханической схемы
10.4 Расчет механизма подъема - опускания ковша
Выбор гидроцилиндров
10.5 Разработка технологической схемы работ машины
11. Расчет производительности скрепера
12. Техника безопасности и охрана труда при работе скрепера
13. Охрана окружающей среды
14. Заключение
Список литературы
Тип проекта Учебный Кол-во листов (чертежей)
Формат Компас-3D, AutoCAD, cdw, dwg 48 (3)
