Скрепер прицепной

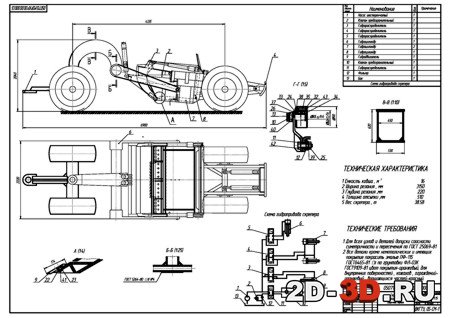

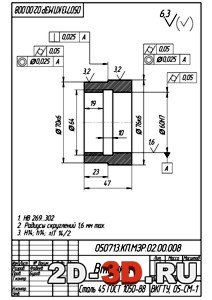

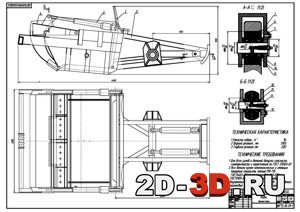

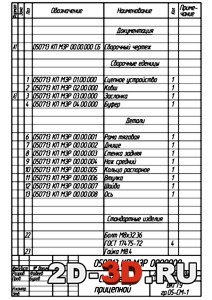

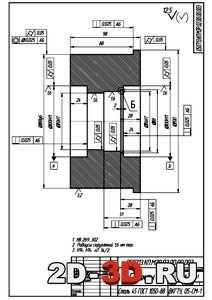

Курсовой проект с расчетами и графической частью. Список листов графической части: общий вид разрезы, схема гидропривода скрепера, ковш, втулки, стакан, кольцо, спецификации.

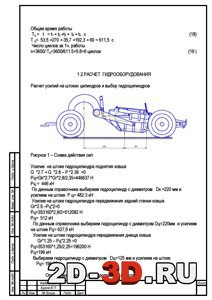

В пояснительной записке выполнен расчет прицепного скрепера. В общей части расчета выполнен тяговый расчет, в котором определяется общее сопротивление движения скрепера, условие движения скрепера, условие движения скрепера без буксования, длины рабочих участков и производительность. Рассчитывается гидросистема скрепера, где подбираются гидроцилиндры, насос, гидромотор, и другое оборудование.

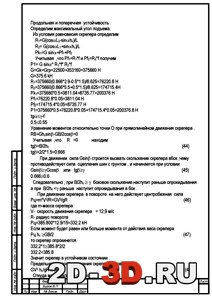

Производится расчет на устойчивость скрепера в различных рабочих положениях.

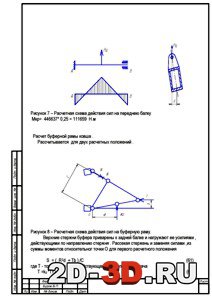

Далее производится прочностной расчет определенных деталей и узлов скрепера.
Пишется заключение и список литературы.
Пояснительная записка выполнена на 20 листах А4
Графическая часть на трех листах А1.
Чертежи в AutoCAD и Компас
