Расчет тяговой рамы скрепера

Курсовой проект

узел продольных и поперечных балок

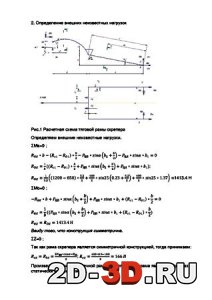

расчетная схема скреперастатический момент относительно осинапряжения в заданных сечениях



 Скачать:





Список чертежей: узел продольных и поперечных балок.


Расчет рамы производится в следующем расчетном положении: конец процесса копания; ковш почти заполнен грунтом; ведущие колеса тягача развивают моментальную силу тяги по сцеплению с грунтом; гидроцилиндры ковша включены на подъем.

В этом положении на раму действуют моментные усилия в вертикальной плоскости.


СОДЕРЖАНИЕ РПЗ:

1.Описание конструкции

2.Определение внешних неизвестных нагрузок

3.Определение внутренних сил и напряжений в заданных сечения

3.1 Сечение 1-1

3.2 Сечение 2-2

3.3 Сечение 3-3

4.Расчеты сварного шва тяговой рамы скрепера

5.Список использованной литературы

6.Приложение

6.1 Спецификация
