Расчет прицепного скрепера

4 191
Max
10 декабря 2014
  • 0

Формат файлов: Компас-3d, AutoCAD, cdw, dwg
Кол-во чертежей: 2
Категории: Чертежи проекты / Скреперы

 Проектирование прицепного скрепера

Курсовой проект

Скрепер Ковш

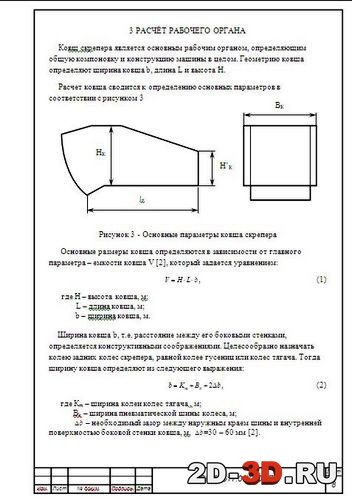

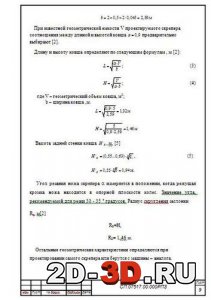

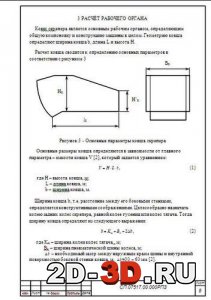

Длинна и высота ковша Рабочие характеристики проектируемой машины Расчет рабочего органа скрепера

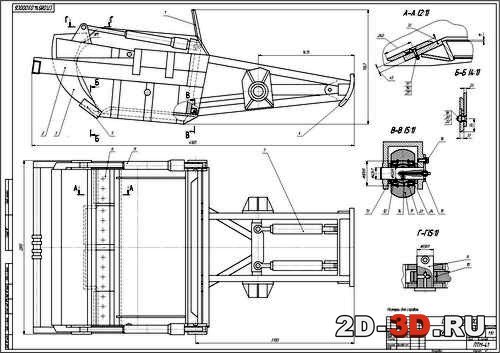

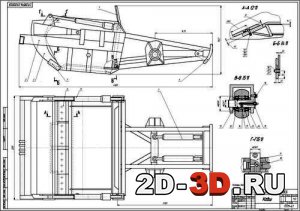

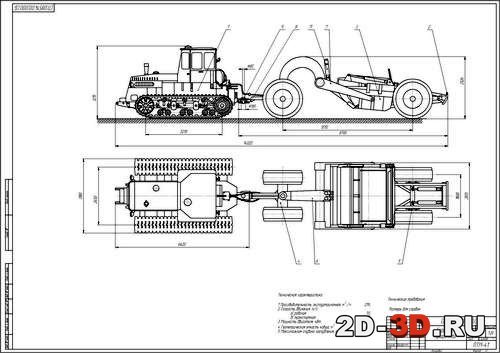

Список чертежей: cборочный чертеж общего вида в двух проекциях, сборочный чертеж рабочего органа, спецификации.

Техническая характеристика:
Ходовое устройство - nрактор гусеничный;
Тип привода - гидравлический;
Максимальная глубина заглубления, м 0,25;
Категория разрабатываемого грунта 1-3;
Ширина резанья, м 2,4;
Емкость ковша, M3 5;
Максимальные скорости движения, м/с:
Рабочая 0,67;
Транспортная 8,3

Содержание РПЗ:

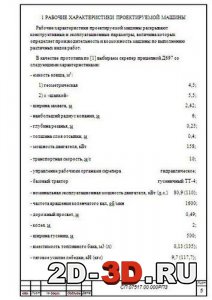

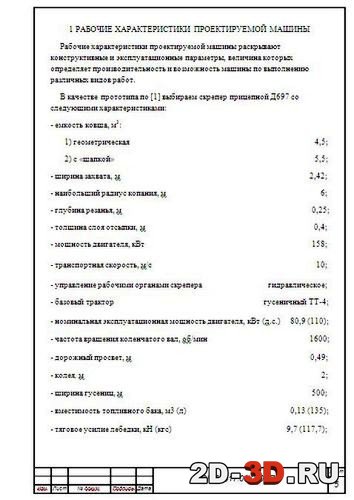

1 Рабочие характеристики проектируемой машины
2 Характеристика разрабатываемой траншеи

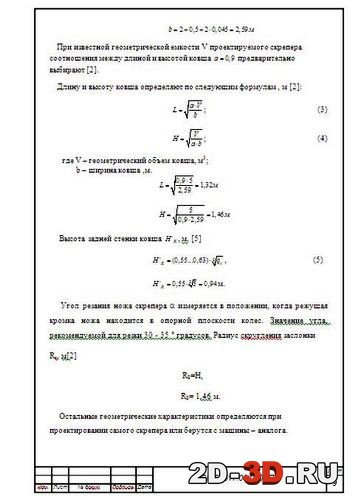

3 Выбор основных геометрических параметров ковша
4 Тяговый расчет
5 Силовой расчет
6 Расчёт производительности скрепера
7 Расчет на устойчивость
8 Расчет гидропривода
Заключение
Литература

В данном курсовом проекте спроектирован скрепер с вместимостью ковша 5 м3 и были проведены следующие расчеты по имеющимся данным:
- характеристики разрабатываемой траншеи;
- выбор основных геометрических параметров ковша;
- тяговый расчет;
- силовой расчет;
- расчет производительности;
- расчет на устойчивость;
- выбор гидродвигателя для механизма разгрузки ковша.
